一、适用领域

  广厦结构BIM正向设计系统（GSRevit）由深圳市广厦科技有限公司研发，适用于结构专业设计。

二、功能特点

  广厦结构BIM正向设计系统（GSRevit）可让工程师直接使用BIM模型计算、出图和预算，通过GSRevit建立的结构模型，每个结构构件都保留有结构属性，可直接通过广厦软件进行结构计算，解决结构专业在Revit中结构信息缺失的问题，并实现在Revit平台上自动生成符合国内设计要求的施工图。

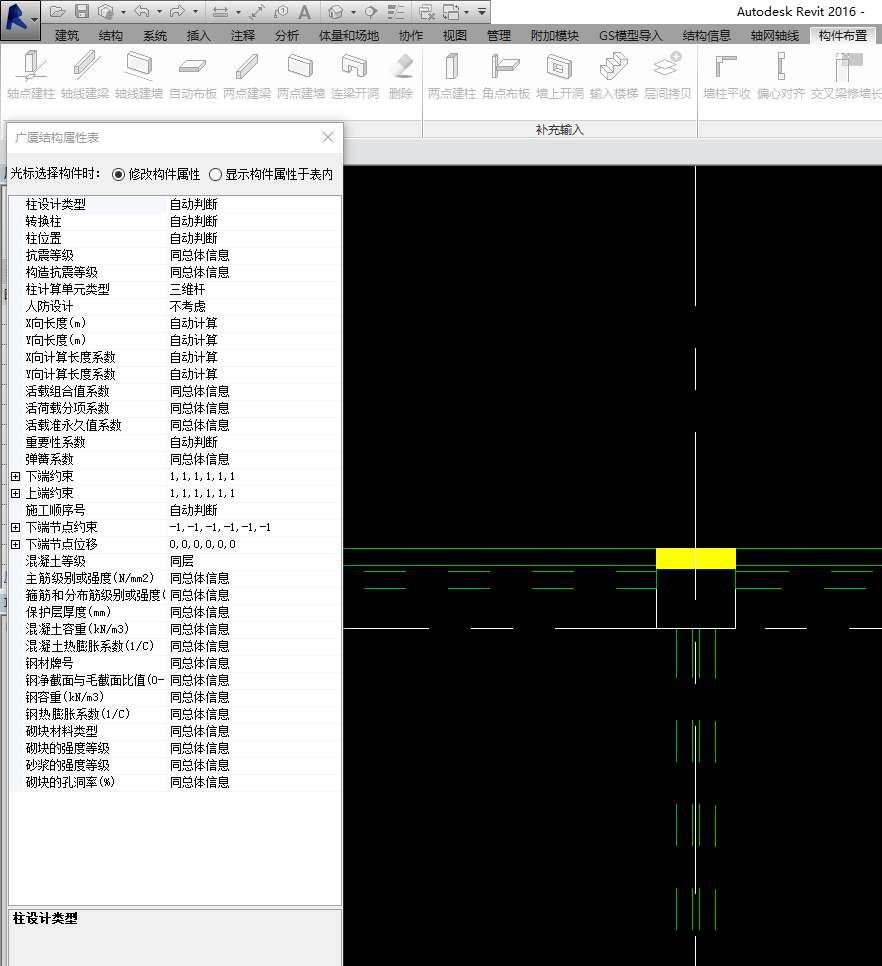

图1 Revit中结构构件属性

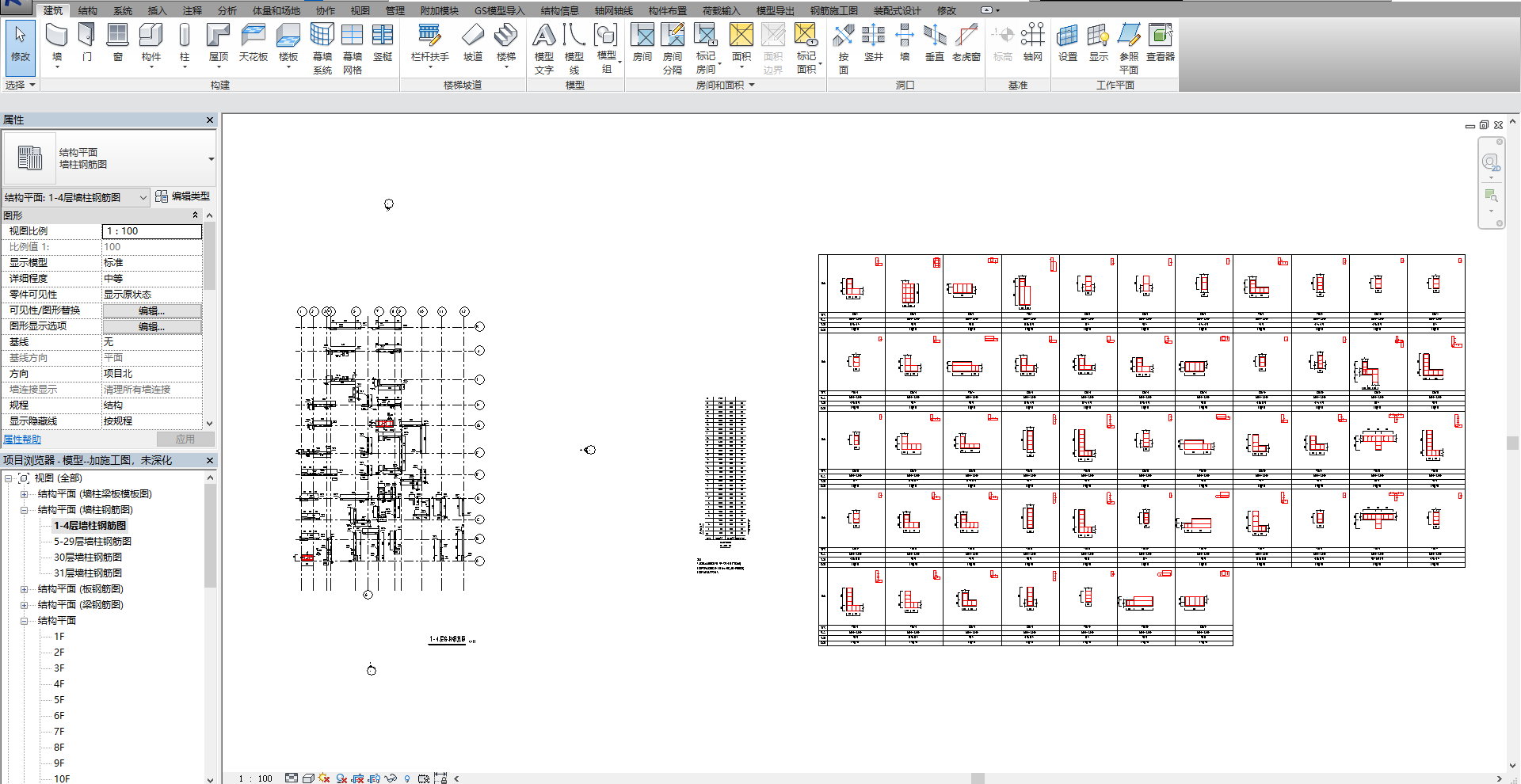

图2 通过GSRevit自动生成的施工图

  GSevit能解决软件兼容问题，实现不同软件之间的信息的双向联动，支持广厦、盈建科和PKPM的计算及数据互传。

  GSRevit将BIM技术与装配式设计相结合，提供装配式建筑设计相关功能与技术支持，包括预制构件编号、预制构件拆分、排布三维钢筋、三维钢筋碰撞、脱模吊装验算及装配率计算等。可快速实现预制构件深化和装配式建筑三维模型深化，并自动生成预制构件加工图。

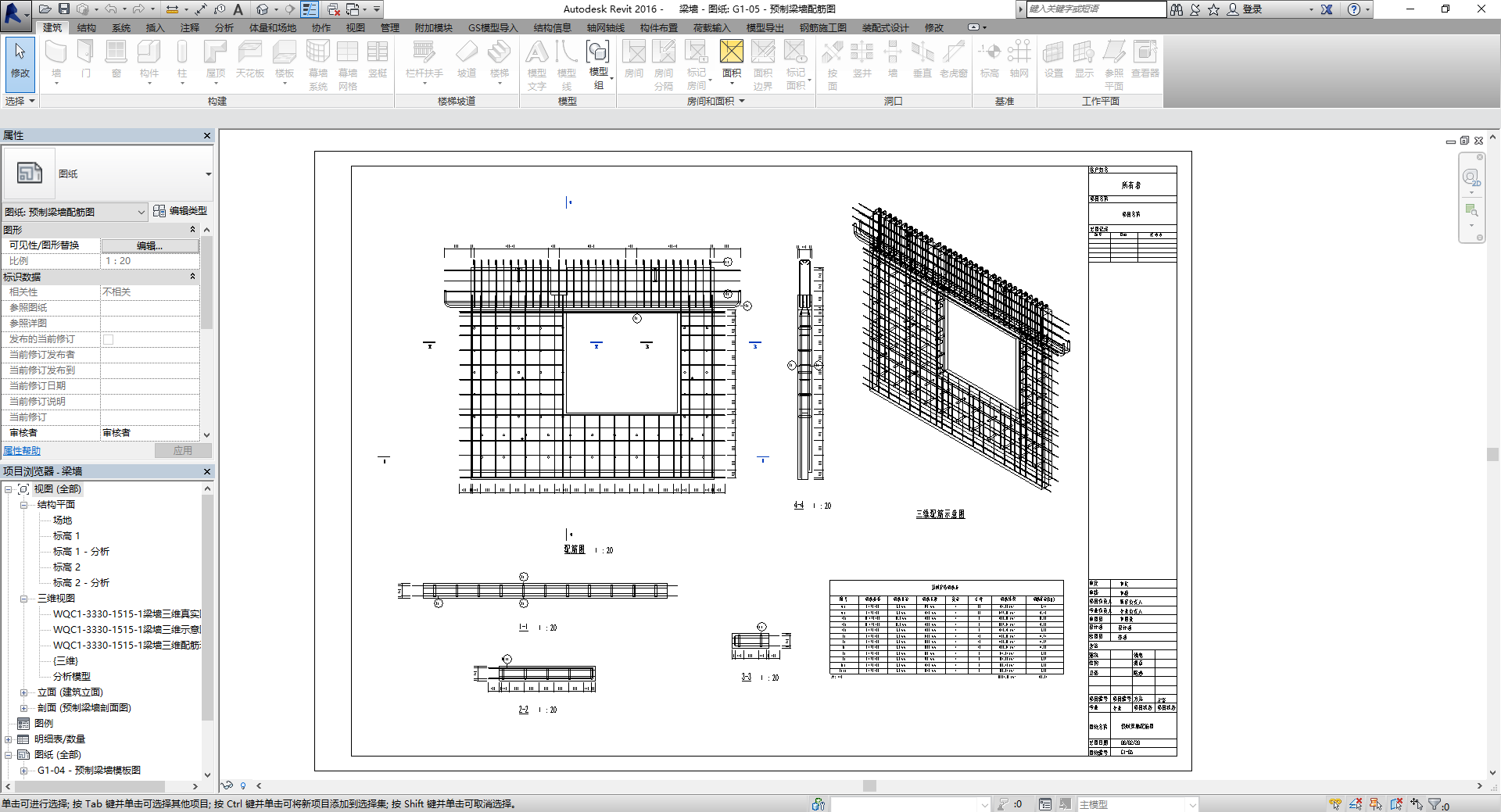

图3预制梁墙构件深化加工图

图4 三维模型深化钢筋图



三、应用条件

  硬件环境和软件环境详见其软件使用说明书。
