随着行业数字化浪潮的不断推进，作为国民经济的支柱产业，建筑业依然存在发展质量和效益不高的问题。在2022年住建部发布的《“十四五”建筑业发展规划》中明确指出，要加快推进建筑信息模型（BIM）技术在工程全寿命期的集成应用，强化设计、生产、施工各环节数字化协同，推动工程建设全过程数字化成果交付和应用。BIM技术作为行业数字化转型核心构成，要不断拓展BIM面向企业全业务场景应用的深度和广度。

  然而，当下BIM技术在施工企业推广落地过程中存在系列挑战，如建模及应用人才缺乏、建模时间长效率低、投入成本高收效低、技术工程师不容易快速上手等难题。

• BIM落地出实招

  为了应对系列挑战，夯实BIM技术应用落地、提升价值创造能力，本会理事单位广联达科技股份有限公司深圳分公司（简称“广联达”）BIM技术管理整体解决方案充分利用BIM+数字化技术，帮助客户实现技术精细策划，精准计算施工总控量和施工措施费，助力施工过程PDCA循环和管理闭环更有效，执行落地更高效。

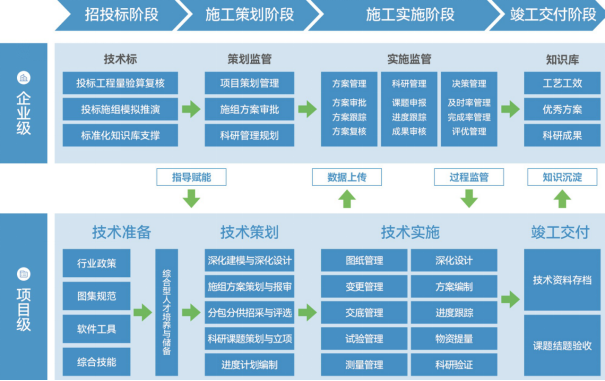

图：广联达BIM技术管理业务架构

  聚焦整个施工过程模型的应用管理，在策划阶段可以利用BIMMAKE进行建模、翻模，包括建筑、结构、钢筋模型的建立，场地三维布置，模架深化等；利用MagiCAD可以对机电专业进行建模翻模、碰撞检查、管综调整，净高分析；施工组织模拟软件可以结合计价文件、模型、进度计划形成5D的施工模拟演示；工序动画利用三维节点可以制作成三维动画，展示工艺工序。在过程管控阶段利用模型可以进行可视化交底，将现场质量、安全、方案、实测实量等数据与模型挂接，通过模型查看现场的管理痕迹。在竣工阶段将项目模型、三维节点、工序动画等统一收集管理，形成企业BIM资源库，可为其他项目的工程量管控提供复用参考。

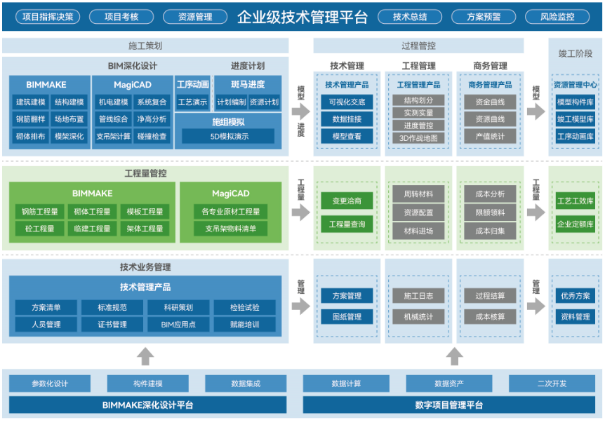

图：广联达BIM技术管理整体解决方案产品架构

  标杆项目风采：卫星通信运营大厦

  该项目位于深圳市宝安区宝兴路，地处CBD核心地段，定位于“高通量宽带卫星通信系统”大厦，是深圳市及宝安区委区政府重点招引项目，项目包括高通量宽带卫星空间段、卫星应用服务系统等。由一栋超高层办公塔楼与裙房组成，办公塔楼47层，建筑高度224.8米（绝对高度230m），底部商业裙房6层，地下4层，总建筑面积10.71万平米。其中地上建筑面积8.04万平方米，地下室建筑面积2.67万平方米。

• 工程重难点

1. 施工场地狭小：本项目基坑边即为红线，现场首道内支撑封板作为材料堆场及车辆运输的场地。

2. 基坑支护难度大：本项目基坑面积大，基坑支护深度深，基坑支护工程等级为一级。

3. 施工成本控制要求高：工程体量大，二次结构砌体量及地下室结构木模板使用量的成本控制尤为重要。

• 应用价值

1. 国产化BIM软件应用示范：BIMMAKE作为一款自主可控的国产核心建模软件，对建筑信息安全保障具有巨大的作用。

2. 推动工程行业信息化发展与变革：BIMMAKE结合本地化需求，保证各种信息始终整合于一个三维模型信息数据库中，有效提高效率、降低成本，为关乎国计民生的重大项目提供技术支撑。

  提升创建基础三维模型效率，并进行二次结构及砌体工程的深化设计，进行木模板配模、模板脚手架的深化设计，大幅提高了现场技术人员的工作效率。

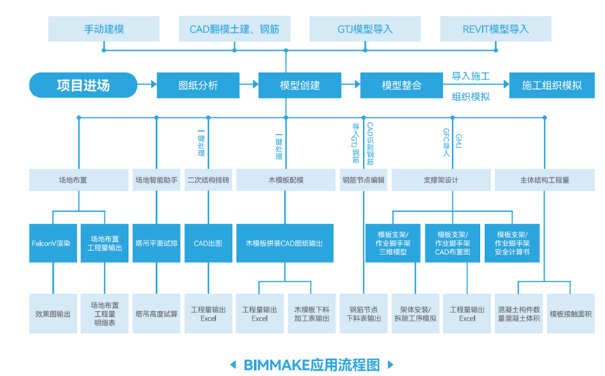

•  功能亮点

 1.场布优化应用

通过BIMMAKE对施工场地各阶段布置进行三维模拟，可明确各施工机械空间位置，场内道路布置走向，保证各施工阶段施工场地的高利用率，合理优化空间、提高安全性及便捷性。布置时间为1天，效率较以往提高50%。

2.复杂基坑内支撑拆除模拟

  基于已有的场地布置模型，创建基坑内支撑模型，有效表达基坑周边道路、建筑等环境信息，为现场施工安全提供环境信息；同时，BIMMAKE结合施工工序模拟，制作基坑内支撑的拆除工序动画，很好的表达的拆除的顺序。

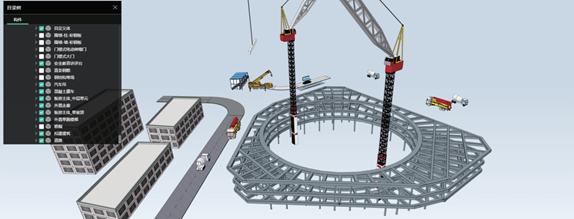

图：基坑内支撑基坑内支撑结构

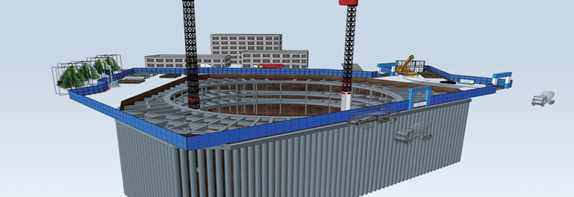

图：围护桩结构

3.主体BIM模型创建

  通过CAD识别翻模，手动建模以及导入外部模型的方式，完成卫星大厦主体结构模型的创建。在使用BIMMAKE创建及获取的主体结构模型的同时，依靠BIMMAKE特有的施工阶段的构建，可以有效模拟施工临边防护等现场情况。支持CAD识别翻模，效率较以往提高25%。

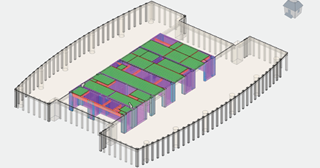

图：裙楼模型及裙楼施工的临边防护

   图：主体结构模上传BIMFACE



4.钢筋、钢骨模型的创建及深化应用

  采用钢筋翻样，将钢筋模型快速识别创建，并导入BIMMAKE中，实现钢筋模型的快速创建。同时，采用BIMMAKE本身的建族能力，将钢骨模型、剪力钉模型进行创建。并将CAD识别出的钢筋模型与钢骨模型进行组合，进行剪力钉与钢筋的碰撞检查。将钢筋节点的深化时间缩短为2天，较以往效率提高70%。

  图：BIMMAKE钢筋模型

  图：BIMMAKE钢骨模型



• 经济效益

  基于BIMMAKE基础模型，进行二次结构及砌体工程的深化设计，进行木模板配模、模板脚手架的深化设计，大幅提高了现场技术人员的工作效率。



应用项	常规三维软件	BIMMAKE
培训时间	基础培训至少一周	基础培训2-3天
场地布置	一般是创建地形，链接建筑物，布置场地	支持拟建建筑物的快速生成、道路、安全防护的快速生成，布置时间为1天，效率较以往提高50%
BIM施工工序模拟	一般模型制作软件与动画制作软件分开，可能造成构件、材质的丢失	利用广联达自身数据接口完美导入
BIM模型创建	一般只支持数据信息格式的导入，如IFC、FBX等格式	支持广联达旗下众多数据格式及Revit模型导入，支持CAD识别翻模，效率较以往提高25%
木模板配模设计	手动绘制	参数设置、自动识别、一键生成，配模时间1天，效率较以往提高60%
支撑脚手架	自建参数化族、手动绘制	包含参数设置、架体布置、配模设计、安全计算、方案输出全套流程，脚手架设计3天，效率较以往提高60%
二次结构深化	一般可以绘制砌体墙、构造柱	支持砌体出量、出图、工程量统计

钢筋节点深化	手动绘制	通过与云翻样软件的数据联通，将钢筋节点的深化时间缩短为2天，较以往效率提高70%
轻量化功能	一般只用于漫游	可与广联达数字项目管理平台对接

• 社会效益

• 用户评价

  BIMMAKE作为拥有自主知识产权的一款国产软件，更多考虑国人的操作习惯，大幅缩短人员上岗的培训时间。同时，BIMMAKE与广联达其他产品的数据互通能力，是其他软件不能比拟的，打通了软件之间的数据壁垒，实现建筑信息模型的流通。——中建一局一公司BIMMAKE应用团队
