倾斜摄影技术是国际测绘领域近些年发展起来的一项高新技术，它颠覆了以往正射影像只能从垂直角度拍摄的局限，通过在同一飞行平台上搭载多台传感器，同时从一个垂直、四个倾斜等五个不同的角度采集影像，将用户引入了符合人眼视觉的真实直观世界。

       BIM作为工程应用的一个重要实例技术，在基础建设应用中发挥着重要的作用。而BIM结合以实景三维全纹理全要素特性快速发展的倾斜摄影技术，又将带来行业思路的转变，成本的降低以及效率的提高。



倾斜摄影技术特点

反映地物周边真实情况

       倾斜影像能让用户从多个角度观察地物，更加真实的反映地物的实际情况，极大的弥补了基于正射影像应用的不足。



倾斜影像可实现单张影像量测

       通过配套软件的应用，可直接基于成果影像进行包括高度、长度、面积、角度、坡度等的量测，扩展了倾斜摄影技术在行业中的应用。



建筑物侧面纹理可采集

       针对各种三维数字城市应用，利用航空摄影大规模成图的特点，加上从倾斜影像批量提取及贴纹理的方式，能够有效的降低城市三维建模成本。



数据量小易于网络发布

       相较于三维GIS技术应用庞大的三维数据，应用倾斜摄影技术获取的影像的数据量要小得多，其影像的数据格式可采用成熟的技术快速进行网络发布，实现共享应用。

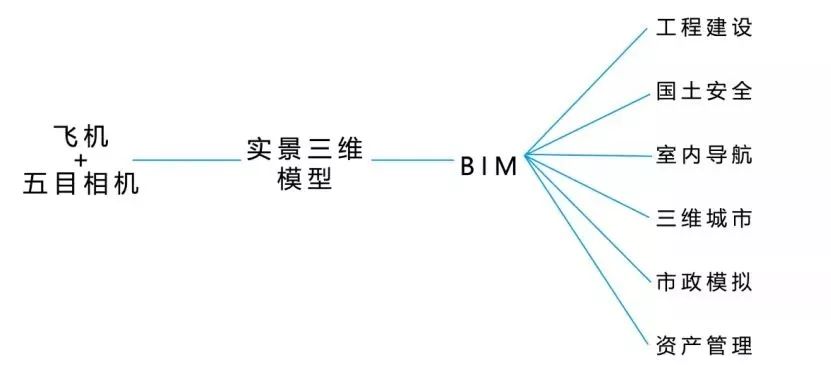

倾斜摄影技术应用

       通过无人机航空倾斜影像不仅能够真实地反应地物情况，而且还通过采用先进的定位技术，嵌入精确的地理信息、更丰富的影像信息、更高级的用户体验，极大地扩展了遥感影像的应用领域，并使遥感影像的行业应用更加深入。



工程建设

       以倾斜摄影获取工程建设地表环境信息，构建真实高精度的地理环境情况，生成实景三维底图，再通过BIM技术构建工程建设精细的工程建筑，包括地表施工情况，建设附属设施布置，物料的堆积管理，工程建筑的详细建设进度等。

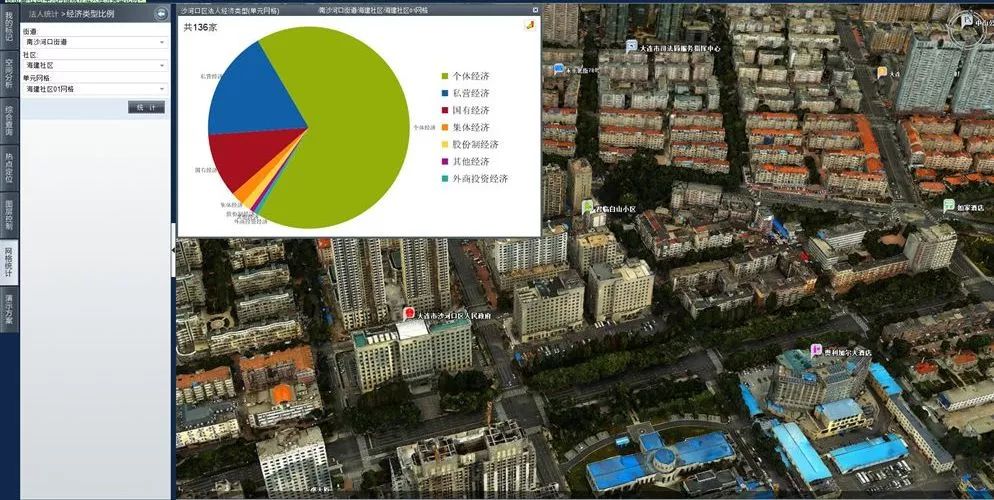

国土安全

       倾斜摄影与BIM结合进行国土安全数据库的构建和信息的填充，倾斜摄影进行底层模型数据的加载。BIM进行精准化数据的分析和构建，国土信息数据逐步的采集和上传，实现信息化管理和同步建设。



室内导航

       通过倾斜摄影技术构建真实的建筑外建构面模型，再通过BIM技术构建建筑物内部房屋结构，结合后期导航系统，实时定位人员精准位置信息，对人员的室内导航提供可视化的指引。

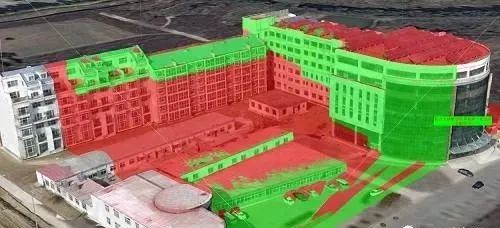

三维城市建模

       城市建筑类型各具特色，外型尺寸不同，外部颜色纹理不同，以及障碍物阻挡等。通过BIM，可以轻易得到建筑的精确高度、外观尺寸以及内部空间信息。因此，通过综合BIM和倾斜摄影，先对建筑进行建模，然后把建筑空间信息与其周围地理环境共享，应用到城市三维倾斜摄影分析中，就极大的降低了建筑空间信息的成本。



市政模拟

       通过BIM和倾斜摄影融合可以有效的进行楼内和地下管线的三维建模，并可以模拟冬季供暖时热能传导路线，以检测热能对其附近管线的影响。或是当管线出现破裂时使用疏通引导方案可避免人员伤亡及能源浪费。



资产管理

       以BIM提供的精细建筑模型为载体，利用倾斜摄影来管理建筑内部资产的位置等信息，可以提高资产管理的自动化水平和准确性。不会出现资产管理不明，或是不在它该在的位置这种尴尬情况。

       目前，国内外已广泛开展倾斜摄影测量技术的应用，倾斜摄影建模数据也逐渐成为城市空间数据框架的重要内容。
