BIM是当前建筑建造最受重视的技术之一，在建筑设计应用中，通过获取各专业设计图纸进行BIM的整体优化设计，再通过深化设计修正各专业的参数，最后导入BIM，进行设计分析再出图。但这样的“逆向设计”往往会出现多个专业之间不协同的情况，极大延长工程周期。因此，相比逆向设计，BIM正向深化设计，是遵循建造逻辑新的设计模式，也是解决建造行业内各种壁垒的重要方法。

BIM正向设计



正向设计说明

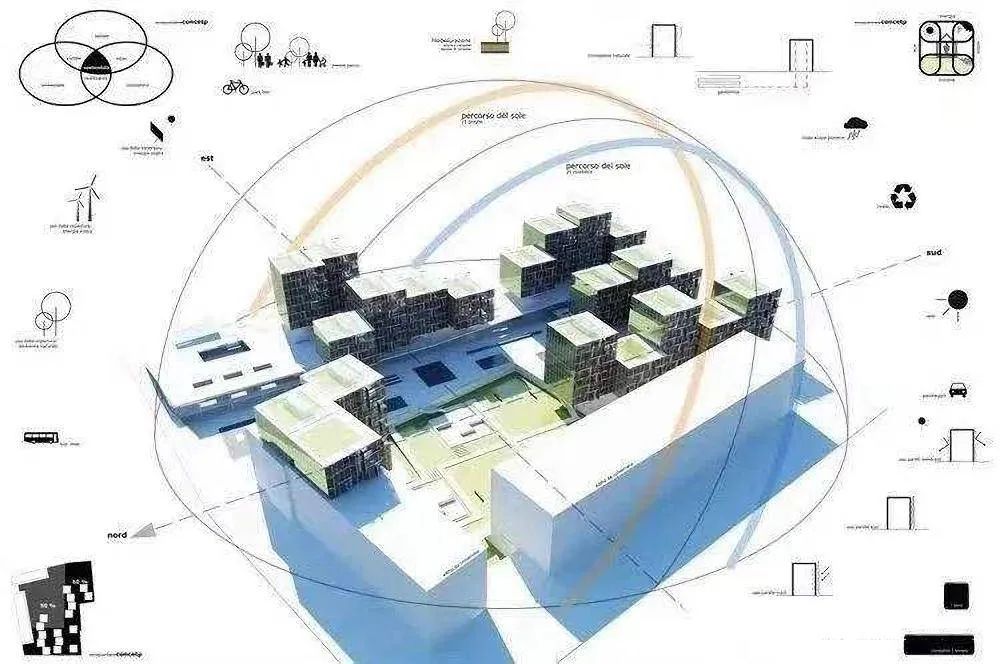

       正向设计是以系统工程理论、方法和过程模型为指导，面向复杂产品和系统的改进改型、技术研发和原创设计等为场景，旨在提升企业自主创新能力和设计一体化能力。BIM的初衷是直接在三维环境里进行设计，利用三维模型和其中的信息，自动生成所需要的图档，模型数据信息一致完整，并可后续传递。



正向设计在项目中的应用

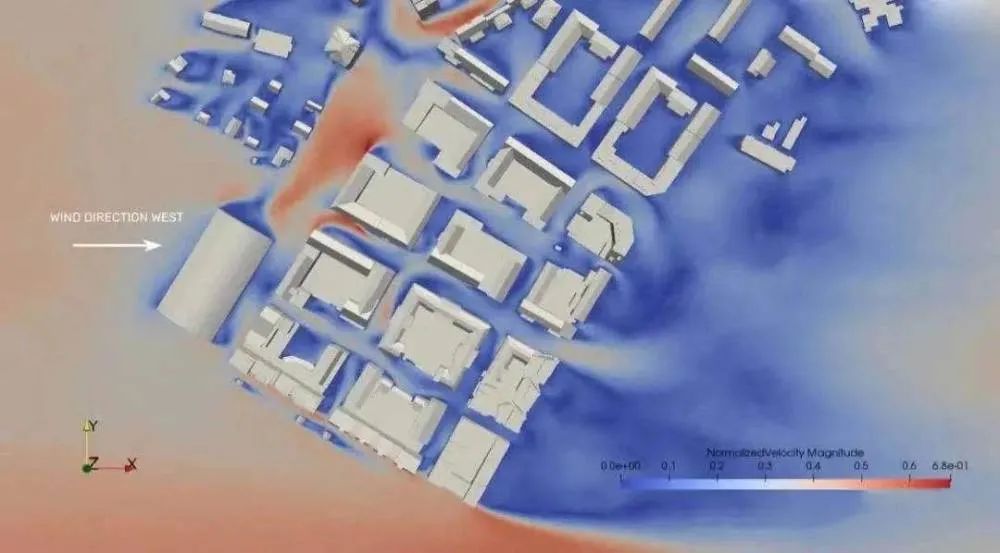

       风环境模拟

       在建筑环境设计中，由于风环境影响的复杂性尤其是风作用的随机性，目前最接近工程实际的分析方法主要是随机分析法和可靠性评价理论。通过BIM技术建模与舒适可靠度分析，考虑风环境设计标准，得到风环境建筑舒适可靠度评价方法与计算公式，采用推导的公式计算的舒适度设计值更符合工程实际。

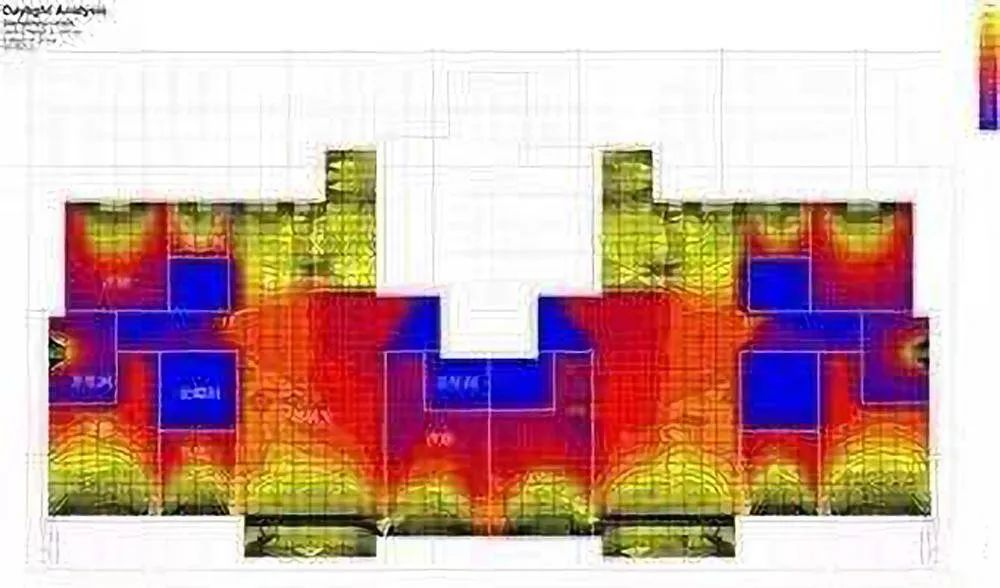

       日照分析

       通过应用日照分析软件，基于BIM模型和设计规范进行日照分析在建筑工程设计中的作用非常巨大，不仅可以使得拟建建筑的日照时间达到相关规范要求，从而提高建筑品质，而且能够对已建成建筑日照进行模拟分析工作。

       能耗模拟

       在方案设计阶段，设计人员利用BIM技术创建BIM模型，将其直接导入能耗分析软件中，就可以方便快速地得到能耗分析结果。这有助于在源头上控制建筑能耗，为建筑节能设计打下基础。

       施工图设计

       现阶段对于建筑工程设计成果，仍然要求交付二维图纸，经过探索研究，基于BIM设计模型，可以实现自动化“剖切”达到施工图深度要求的成果。建筑专业仅需要在剖切的模型框架下进行尺寸标注，文字说明等图面的细化工作，基本实现自动化BIM出图。通过插件的使用和开发，能够实现机电专业一键剖面出图，大大提升工作效率。



正向设计意义

       BIM正向设计技术是建筑行业走向数字化的重要支撑，是设计企业提升市场竞争的必备能力。BIM最大价值在于全生命周期应用，但关键仍在设计阶段，精准的三维BIM设计模型是信息共享和流转的载体，实现工程信息的传递和共享利用，是BIM理念的核心和应用的关键，也是提高工程设计品质的重要手段和根本保障。



BIM深化设计



BIM深化设计说明

       施工图深化设计是指在原有施工图基础上进行优化和深化的设计过程，是对原施工图图纸的修正、补充和细化。随着BIM技术的应用与发展，利用BIM技术在施工图深化阶段对施工图进行碰撞检查、工程量核对、处理施工关键技术等方面进行全生命周期运用，能更有效的提高工程效益，缩短施工工期，保证施工质量。



BIM深化设计应用点

       砌块深化设计

       提前梳理砌体及二次结构（包括安装点位）的整体施工深化，畅通各专业各单位信息交流渠道，提前确认，排除系统性质量风险，减少施工返工的机率，提升现场管理效率。



       栏杆企口深化设计

       在快建造体系下，门洞、窗洞的过梁的构造柱，一次结构浇筑时同步施工，节约工期，提高质量，而且可以有效解决后期门洞开裂、窗框渗水等质量隐患。

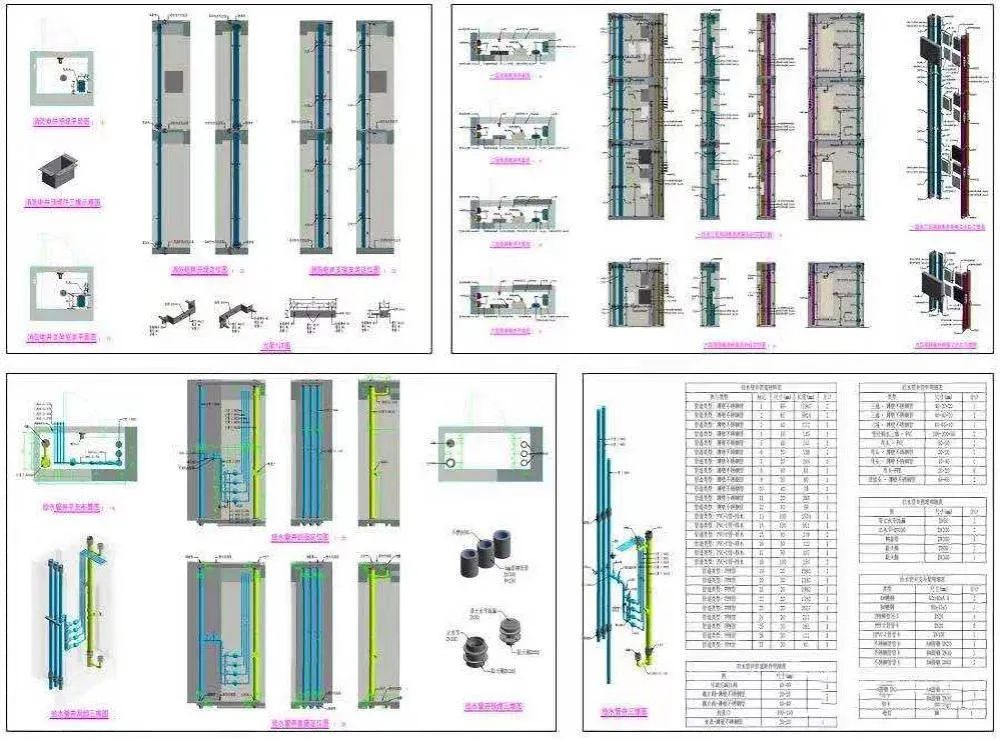

       管井深化设计

       电气管井、给水管井、消防管井内空间较小，需要考虑安装空间，检修空间，安装过程需一次成型，对深化设计、集中加工要求较高。

       给排水深化设计

       通过整合多专业模型，梳理给排水点位，精确预留预埋，深化给排水管道附件，对标准管段按加工标准精确切割，做到集中加工，装配式安装。



       支吊架深化设计

       运用BIM的可视化管理，模拟化演练，打破现有支吊架安装的传统模式，全面预先在安装位置的结构里安置预埋件，避免后期锚栓对结构的破坏。抗震支吊架各个构件通过BIM的精确模拟，满足工厂生产线加工制作，提高施工精度，缩短施工周期。



       泵房深化

       泵房内空间狭小，管线较复杂，大型设备运输受限。利用BIM技术对泵房管线综合排布，模拟大型设备运输路径，设定泵房安装顺序，保证施工有序顺利进行。



       在科技迅速发展的环境下，能耗大、效率低、管理粗放的传统建筑行业面临着向科技化、信息化、工业化转变的趋势。BIM正向设计是推进建筑产业更好的融合发展的重要方法，不仅利于推动建筑产业现代化发展，还利于提高城乡建设管理的信息化水平，有利于落实国家创新驱动发展战略，实现新型城镇化、建筑工业化和信息化三化融合发展的战略需要。
