第一次数字革命是电脑的发明，将计算机所产生和处理的电子信号，用“1”或“0”转换以后都可以变成图像、文字、声音、数据等加以处理。数字革命的标志就是和数字化时代的到来。而建筑信息模型（BIM）的出现将引发工程建设领域的第二次数字革命。在建设工程及设施全生命期内，对其物理和功能特性进行数字化表达，并依此设计、施工、运营的过程和结果的总称。

       那么学习BIM到底有哪些好处？怎么应用呢？有哪些功能呢？

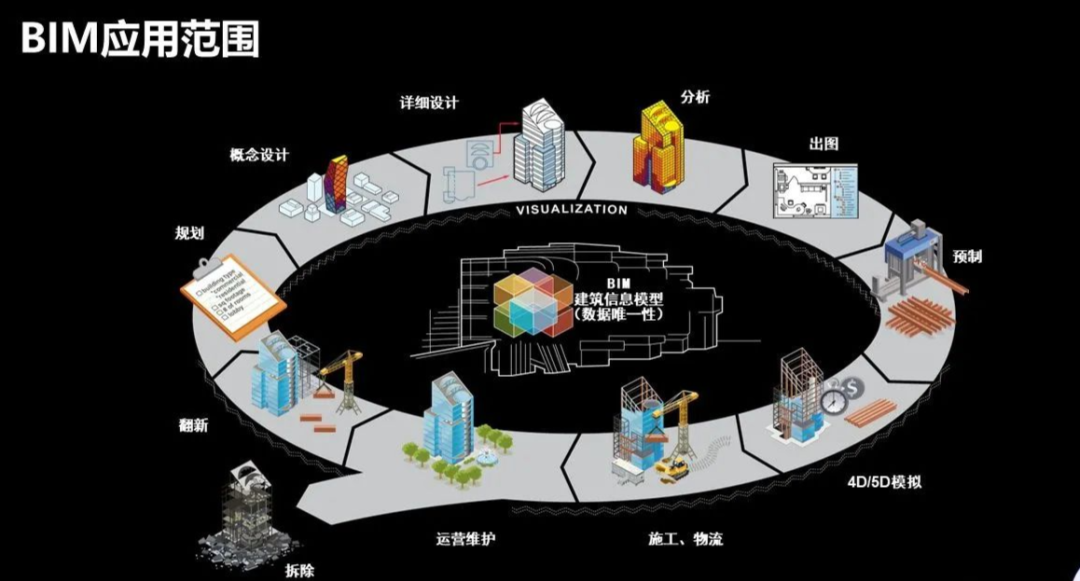

五大应用

      碰撞检查

      BIM最直观的特点在于三维可视化，降低识图误差，利用BIM的三维技术在前期进行碰撞检查，直观解决空间关系冲突，优化工程设计，减少在建筑施工阶段可能存在的错误和返工，而且优化净空，优化管线排布方案。最后施工人员可以利用碰撞优化后的方案，进行施工交底、施工模拟，提高施工质量，同时也提高了与业主沟通的能力。



       模拟施工

       有效协同三维可视化功能再加上时间维度，可以进行进度模拟施工。随时随地直观快速地将施工计划与实际进展进行对比，同时进行有效协同。

       施工方、监理方、甚至非工程行业出身的业主、领导都能对工程项目的各种问题和情况了如指掌。这样通过BIM技术结合施工方案、施工模拟和现场视频监测，减少建筑质量问题、安全问题，减少返工和整改。



       三维渲染

       宣传展示三维渲染动画，可通过虚拟现实让客户有代入感，给人以真实感和直接的视觉冲击，配合投标演示及施工阶段调整实施方案。建好的BIM模型可以作为二次渲染开发的模型基础，大大提高了三维渲染效果的精度与效率，给业主更为直观的宣传介绍，提升中标几率。



       数据共享

       因为建筑过程的数据对后面几十年的运营管理都是最有价值的数据。可以把模拟的模型及数据共享给运营、维护方。有了BIM这样一个信息交流平台，可以使业主、管理公司、施工单位、施工班组等众多单位在同一个平台上实现数据共享，使沟通更为便捷、协作更为紧密、管理更为有效。



       积累经验

       保存信息模拟过程可以获取施工中不易被积累的知识和技能。



五大好处

       减少纠纷

       传统上，建筑师和业主讨论建筑设计方案，都是在设计图上讨论，可能会造成沟通了解上面的盲点，至于BIM所产生的三维信息模型，将所有的设计条件参数化，可以从不同的参数内容形成另一个替代方案，建筑师与业主可以进行充分的讨论，选出最适合的设计方案，将双方的立场由对立转为协同，沟通变得更为清楚透明化，减少设计方案在中期修改或再度翻案的机会。



       工作区域的跨越

       以往的工作内容总是划分的很清楚，建筑师和土木工程师之间的工作内容划分清楚，总是一个阶段后再进行讨论，无法进行随时随地的变更讨论，且互相衔接的接口不容易分清楚，导致可能建筑师的图和结构工程师的图都是对的，但放在一起之后，便合不起来了，要花相当多的时间进行修改。但如果利用BIM的概念，建筑师和土木工程师便可以在同一个平台上进行交流，用相同的模型，用共通的语言，进行双向式的探讨，这样的工作就像个团队，可以达到良好的沟通，专业间的界面重叠处衔接清楚，减少设计内容相互抵触的现象。

       建筑信息整合一致

       以往数据含量大，各种平面图、立面图、结构图等，都处于不同档案，要修改总是分别将档案修改，而且修改过后可能还是会有些微误差，要经过多次校正检核，才可以确保图纸的正确性，但若利用建筑信息模型，所有信息都处于同一个模型当中，如有变更设计，所有的信息都会跟着更动而自动更动，陆续的各种平面图、立面图、结构图也都会一起变动，这样就不用一一的去校正，省去了大量的沟通校正时间，当然也减少错误及遗漏的可能性。



       讯息实时更新

       有了这接口对于信息的更新更为便利，监理单位可以直接利用ipad或手机，来比对工程是否有按图施工，如果有彼此不兼容的地方，便马上做记号标记，整个讯息便会传到BIM的整合接口中，结构工程师再进行检核是否影响建筑的安全性，考虑是否要更改设计，缩减了沟通的时间，传统上，查核出错，便要带着施工图去找结构工程师询问，并且在图纸上做记号，还要讨论是否要修改设计，若必要的话可能还要找上建筑师，过程相当琐碎，可见其平台重要性。



       化解交代不清楚的死角

       以往利用二维图形去描述设计图，有些视觉死角会比较难沟通甚至造成误会，导致施工后工地现场和图纸不一，如果建筑设计过程上应用了BIM三维建筑信息模型，三维的空间可以清楚的交代设计图，减少沟通上面的误解，并且在设计时间上轻易地察觉到冲突断面，如管线冲突、钢筋冲突等，加以改善，不至于到了施工后才发现问题，可以厘清责任。



十二大功能

       施工现场可视化展示

       通过可视化展示，使每个项目参与人员可直观地理解设计方案和意图，极大的提高了项目的管理能力和沟通效率。



       三维场地管理

       模拟场地的整体布置情况，协助优化场地方案；展现项目的空间结构，提前发现和规避问题。



       Revit模型创建过程中发现图纸问题

       项目各专业在创建模型的过程中，会发现很多图纸问题，诸如构件尺寸标注不清、标高错误、详图与平面图无法对应等，在模型创建过程中将这些问题汇总，以备在图纸会审会议中进行协商，以修改设计。



       现场质量、安全、文明信息管理

       现场管理人员发现质量、安全等问题后，将问题通过手机应用上传到云端和PC端，BIM系统将质量、安全问题的位置、时间、整改情况等信息域BIM5D模型相关联，可以实时查询任意节点或施工段及构件的施工安全、质量情况，并可自动生成工程质量安全统计分析报表。



       地下室管线综合设计

       在保证机电系统功能和要求的基础上，结合装修设计的吊顶高度情况，对各专业模型（建筑、结构、暖通、电气、给排水、弱电等）进行整合和深化设计，同时在管线综合过程中，遵循有压管让无压管、小线管让大线管、施工简单的避让施工难度大的原则，进行管线的初步综合调整。



        管井管线综合设计

        对管井内立管位置进行精确定位，确定预留洞位置，避免返工，对支管预先排布，节约材料，美观实用，便于后期维护。



        模板工程及支撑架细化设计

        对墙/柱/梁/板配模、加固体系、支撑体系进行三维创建，使方案策划、技术交底、材料加工等工作均可在三维可视的效果下进行，减小沟通难度。最后进行对模板、方木、钢管、扣件等材料用量进行汇总统计，有效控制材料用量。



         砌体工程细化设计

         对砌体标准砌块、非标准砌块、芯柱、水平系梁、线盒等构件进行预排布及优化、细化设计，为实现砌块的集中加工、集中配送提供技术支持。



         工程量快速提取

         把各施工段模型与施工进度计划进行关联，可以进行各施工段的施工进度模拟，并可以按时间、流水段等多维度方便快速查询工程量。



          虚拟施工管理

          基于BIM“目标设定-模拟优化-跟踪展现-分析调整”完整进度管控流程，实现项目可视化管理，给生产人员带来全新管理思路，大大节省日常进度管理作业时间。



          Navisworks视频制作

          利用Navisworks平台的进度动态演示功能，通过碰撞检查预测项目的潜在问题，并通过4D进度编排、模型对象动画、模拟设备安装等来展示项目全方位场景，实时调整进度计划，给方案提供选择依据，给项目进度管理提供支撑。



           Lumion视频制作

           利用Lumion视频制作平台的实时3D可视化功能，通过导入创建的BIM模型及软件自身的可视化模块，方便快捷地制作视频及渲染静态帧，从而进行BIM模型动态浏览，便于施工方案讨论和效果检查。
