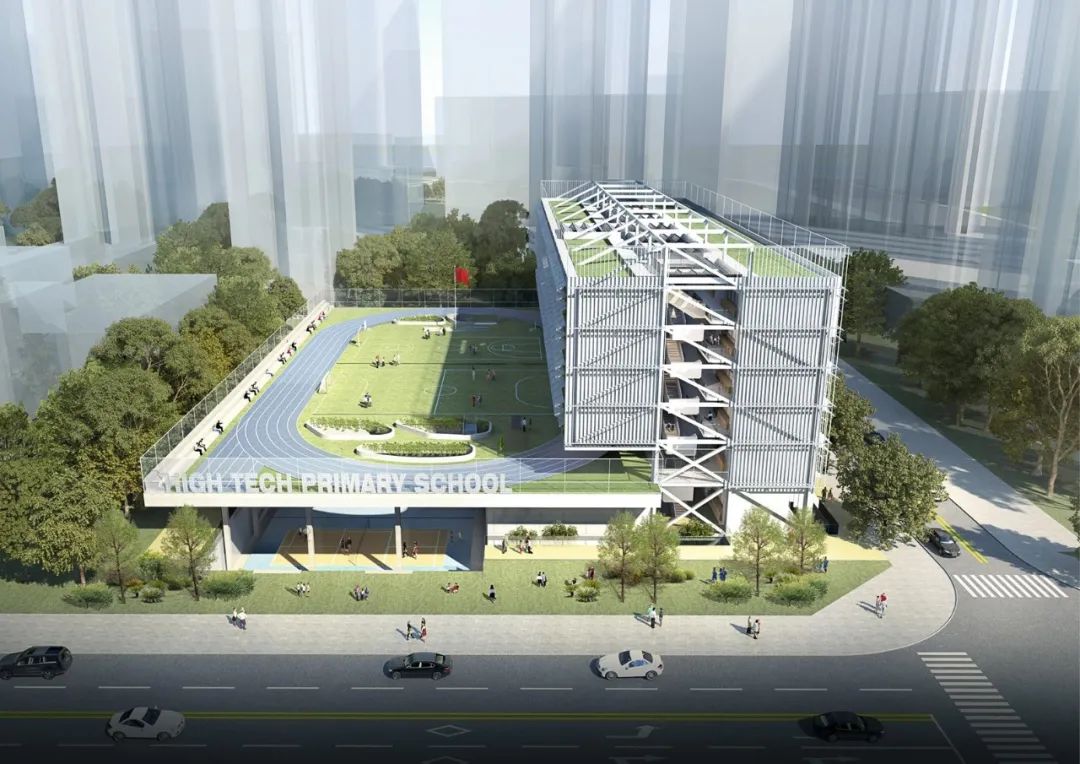

△鸟瞰图

项目名称  深圳市高新小学

设计团队  深圳市库博建筑设计事务所有限公司（本会会员单位）+深圳市立方都市工程设计有限公司

项目地点  广东省深圳市南山区

方案状态  方案中标

建筑面积  20971㎡

01 设计问题

集约用地与高密度校园之间的矛盾

  基地用地狭小，净用地面积为6685.3㎡，总建筑面积20971㎡，容纳18个班，建设条件十分苛刻。此用地条件完全体现出目前深圳经过40年发展，在集约用地限制条件下，高密度校园发展的设计探讨。

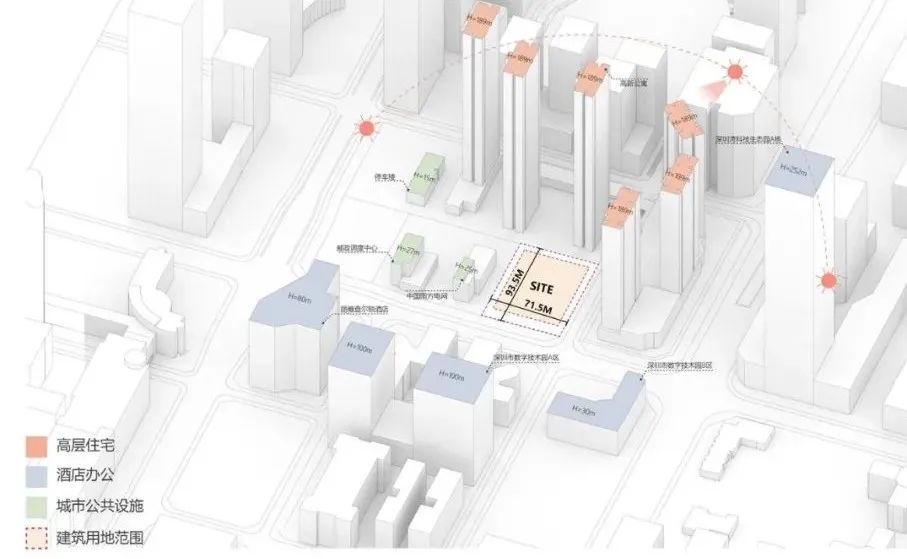

△场地条件

  高速发展城市更新，周边建筑高密度发展条件下，毗邻高新公寓高度均超过100m，日照紧张（东南角无法满足普教日照要求）。

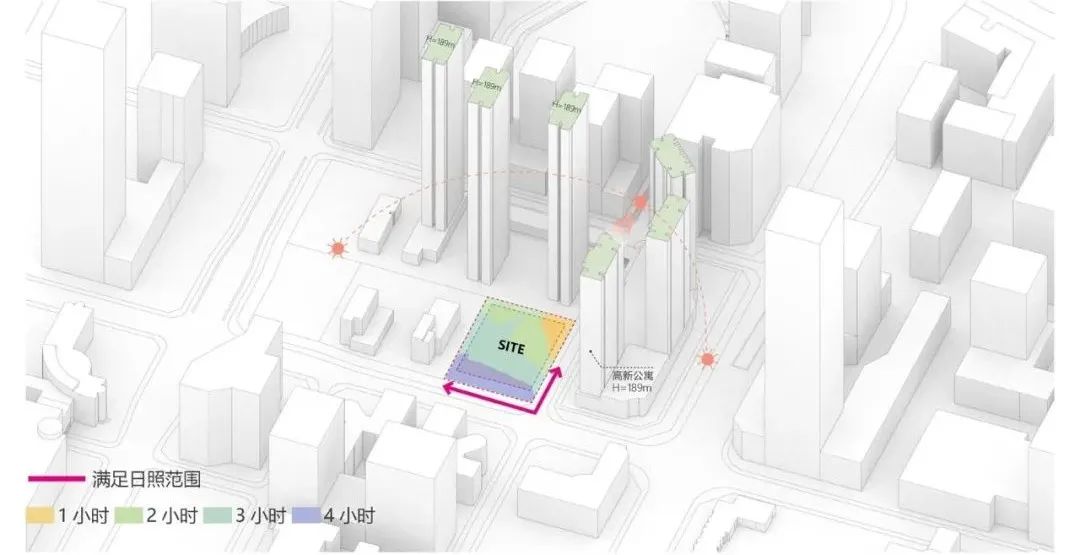

△日照条件

  在集约用地及高密度校园建筑发展的情况下，我们重点关注教育建筑与城市共生的问题；与此同时，我们也在思考如何给老师学生提供一个共享生态的教学、运动的校园环境？

△鸟瞰效果图

02 设计策略

     田径立体

  田径场的占地在整个学校的比重比较大，在深圳集约用地和高密度校园的约束条件下，通常将田径场场地抬升，综合评估后抬升至裙房是最为有利。然后在其下方布置空间尺度大的功能用房。

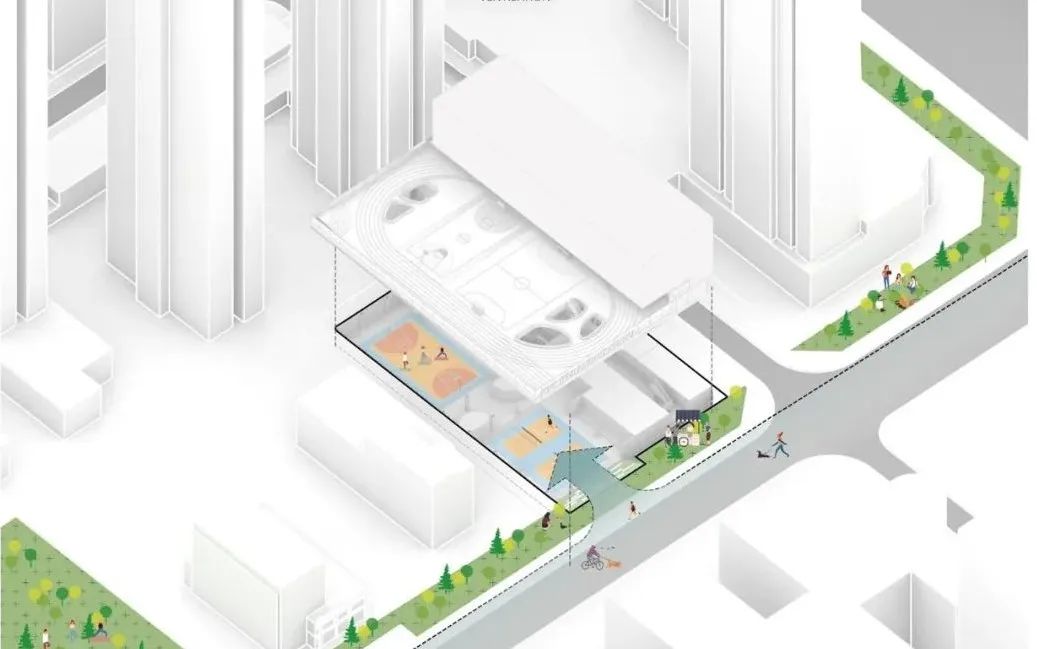

△立体化田径场

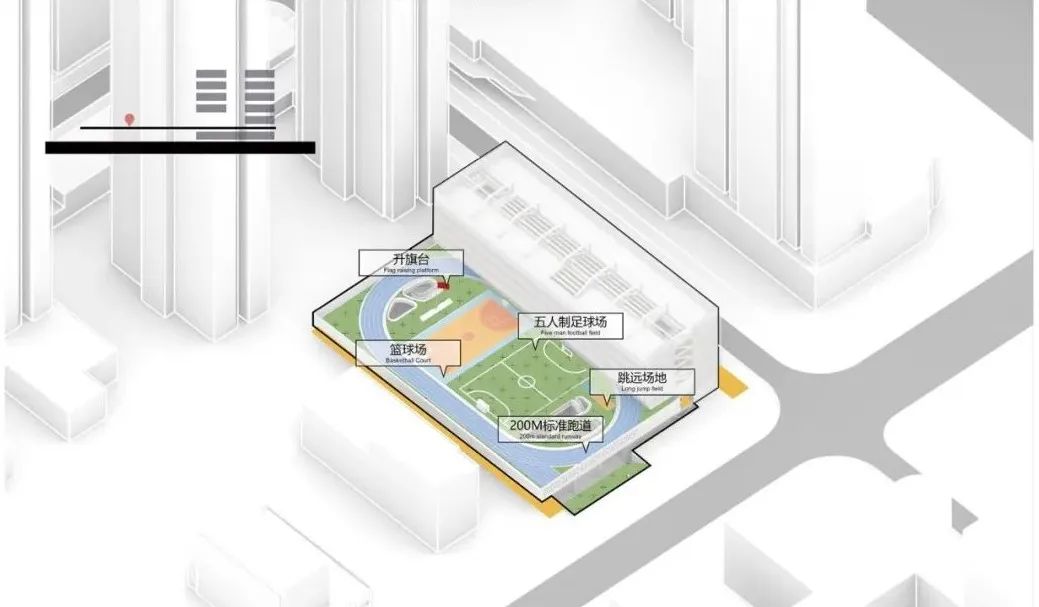

  通过抬高运动场地，田径场与篮球场组合设计，形成配套齐全的场地空间。

△运动配套齐全

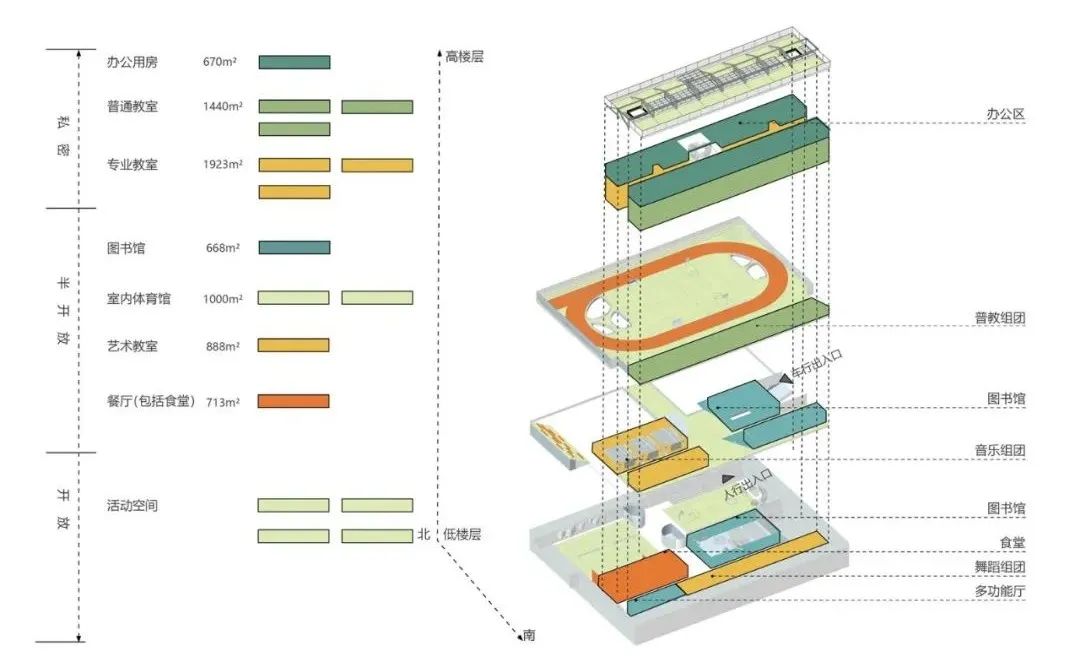

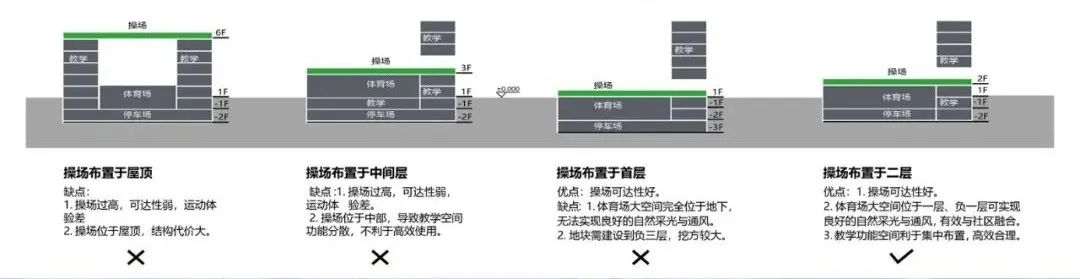

△合理垂直化功能分布

  我们利用创新的结构形式给学校创造了一个安全、完整的200m跑道，并且通过合理的分区规避了普通教室和操场距离不足25m的要求。

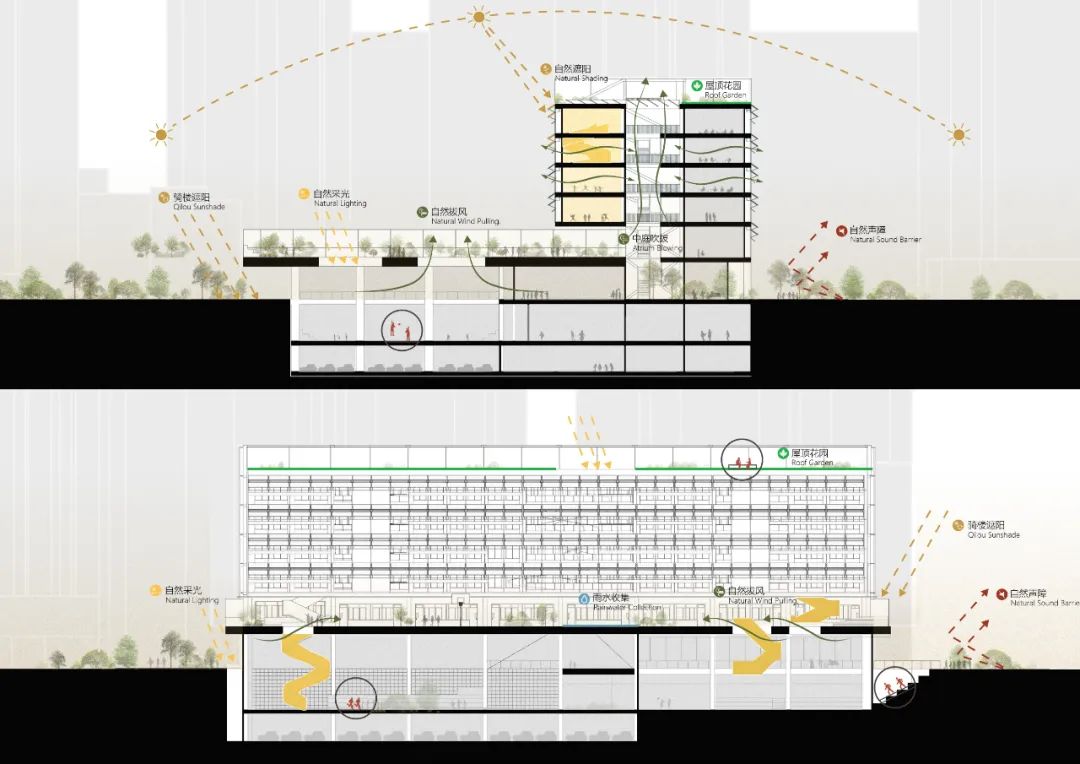

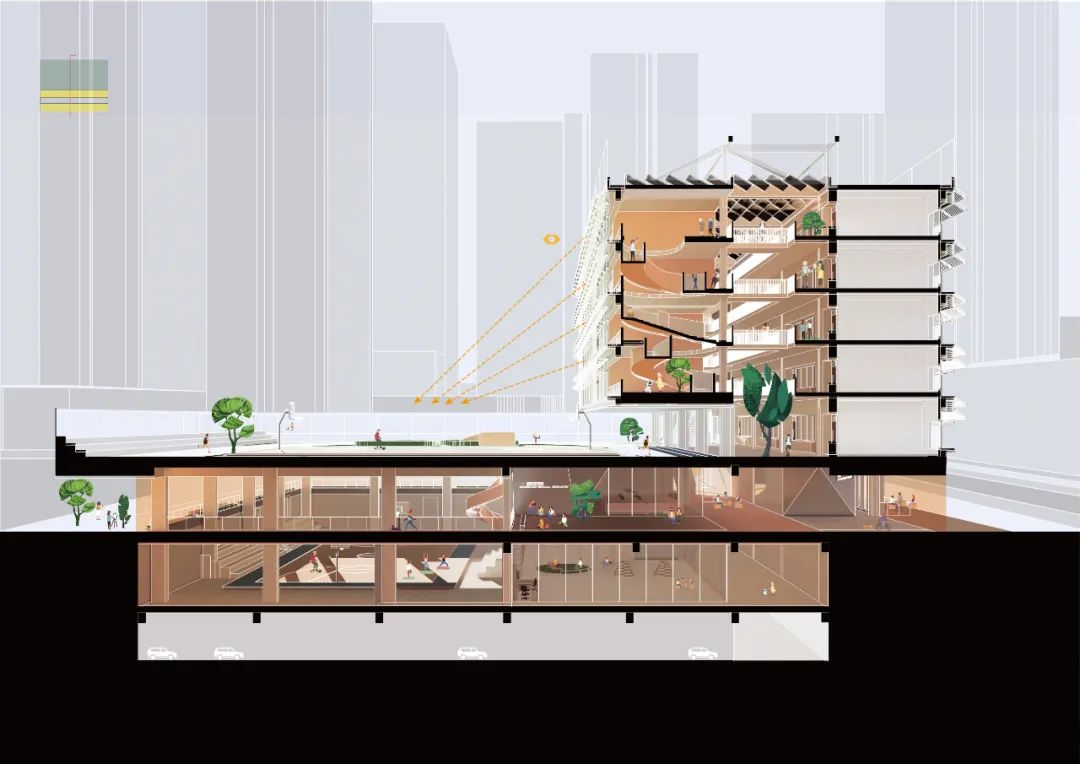

△剖面

  田径场下部空间通过楼梯设计，让绿色渗透进内部场地，同时解决地下空间的采光通风问题。建筑负一层布置风雨球场、报告厅、图书馆等，负二层为地库（46个机动车停车位），通过天窗、楼梯开敞空间、下沉庭院引入自然光线。

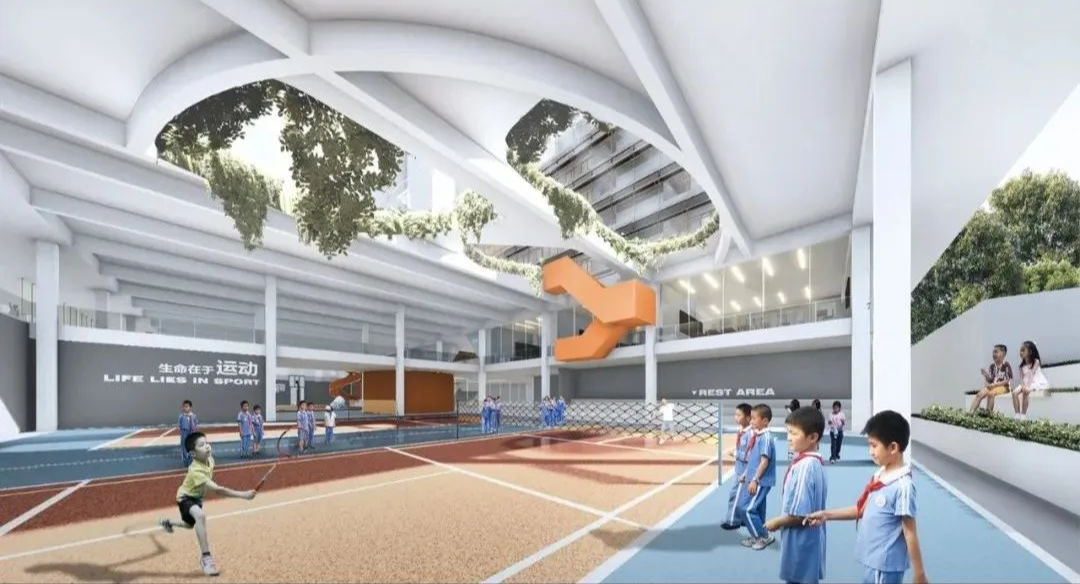

△绿色渗透进入地下空间

△适应岭南气候的地下空间

悬挑咬合

  跑道上空8米悬挑采用钢结构桁架体系，跑道第一跨的两排采用型钢混凝土柱，斜杆及梁采用钢结构，后两跨采用钢筋混凝土结构。沿跑道方向9根框架均不落地，第二跨的顶层用三角桁架，形成稳定的传力体系，将第一跨整个悬挂起来，把悬挂体的力量船体给落地的型钢柱，既释放了跑道的檐下空间，也很好地控制了造价。

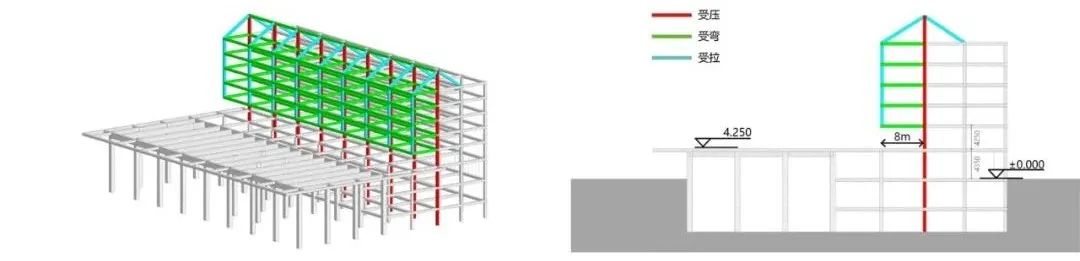

△悬挑结构

△檐下空间

△清晰简洁的结构体系

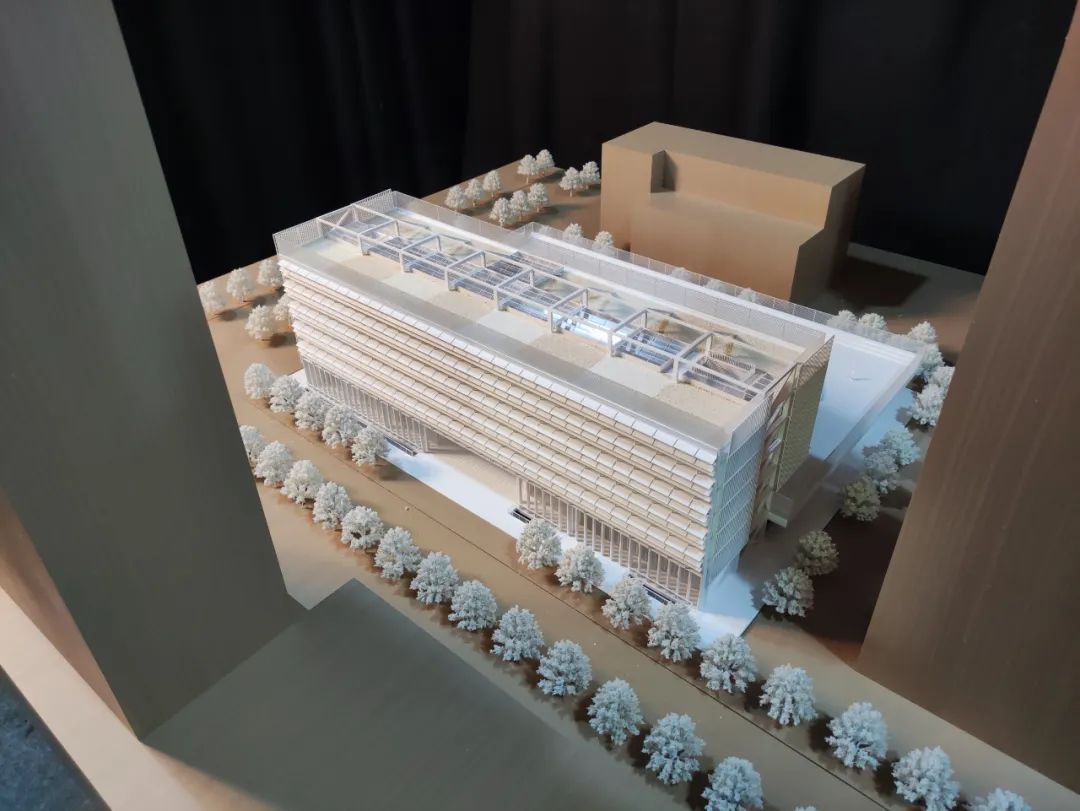

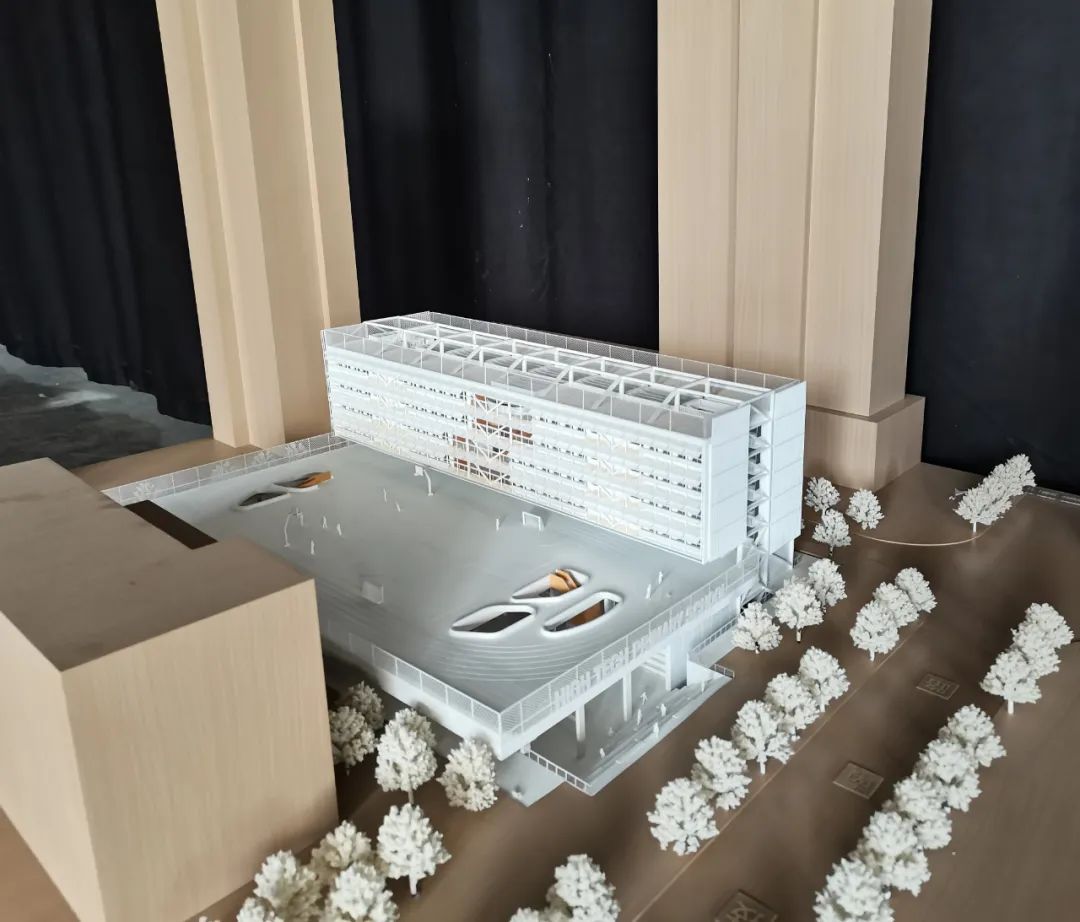

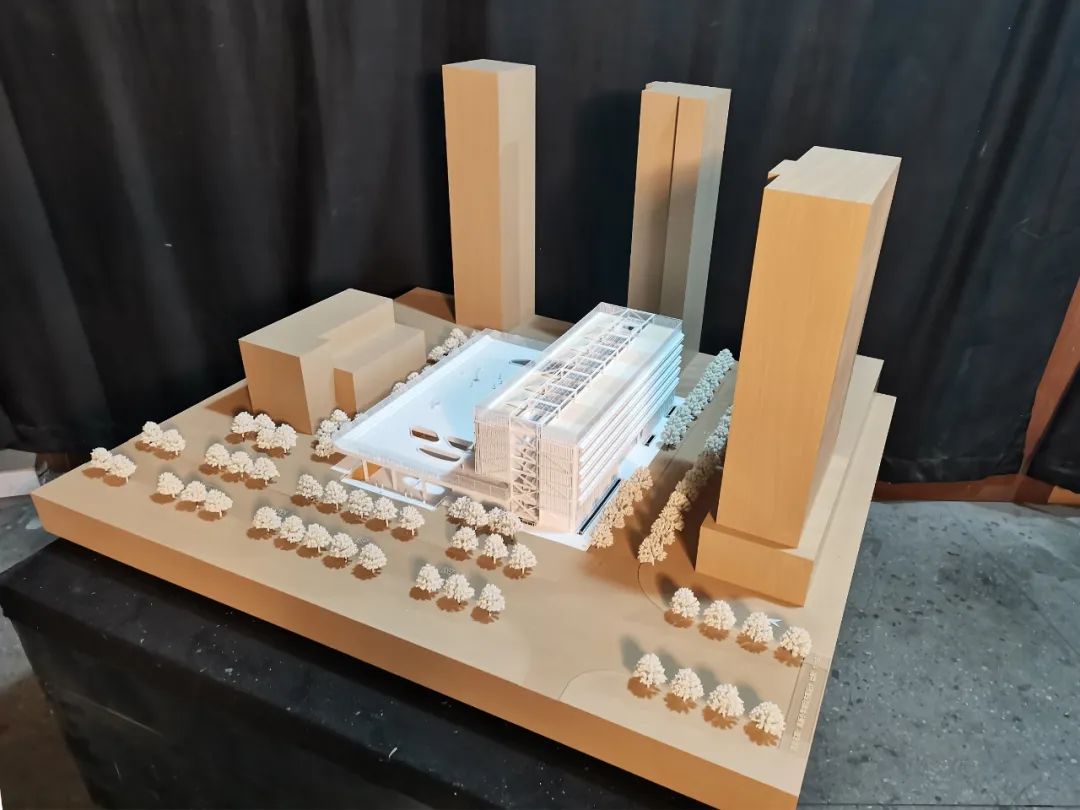

△高新小学模型图

边界模糊

  在建筑设计上，我们将建筑北部、东部设计为骑楼，形成架空空间以模糊建筑边界。

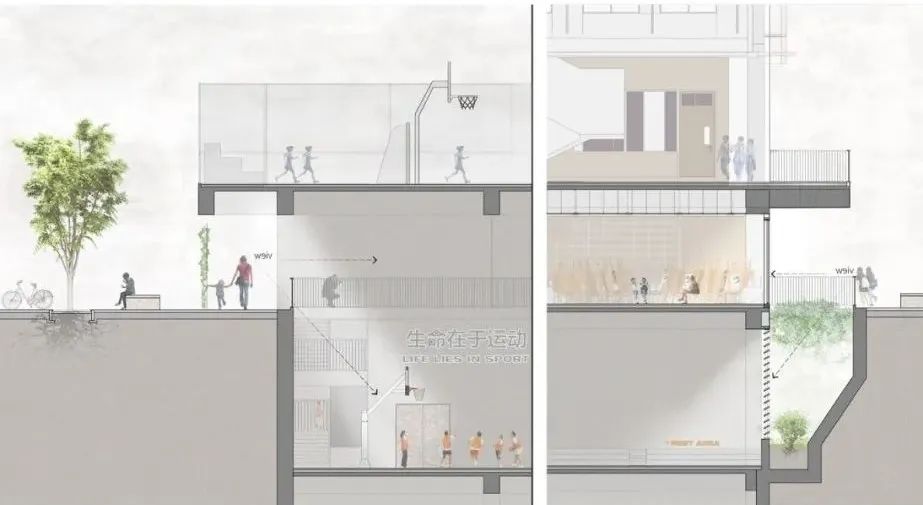

△建筑边界剖面

△建筑边界效果图

社区共享

  学校是城市的重要组成部分，是城市的活力源泉。学校的文体资源可利用错峰时间，通过不同时间段管控向社区开放，实现教育建筑与社区共享文体设施。

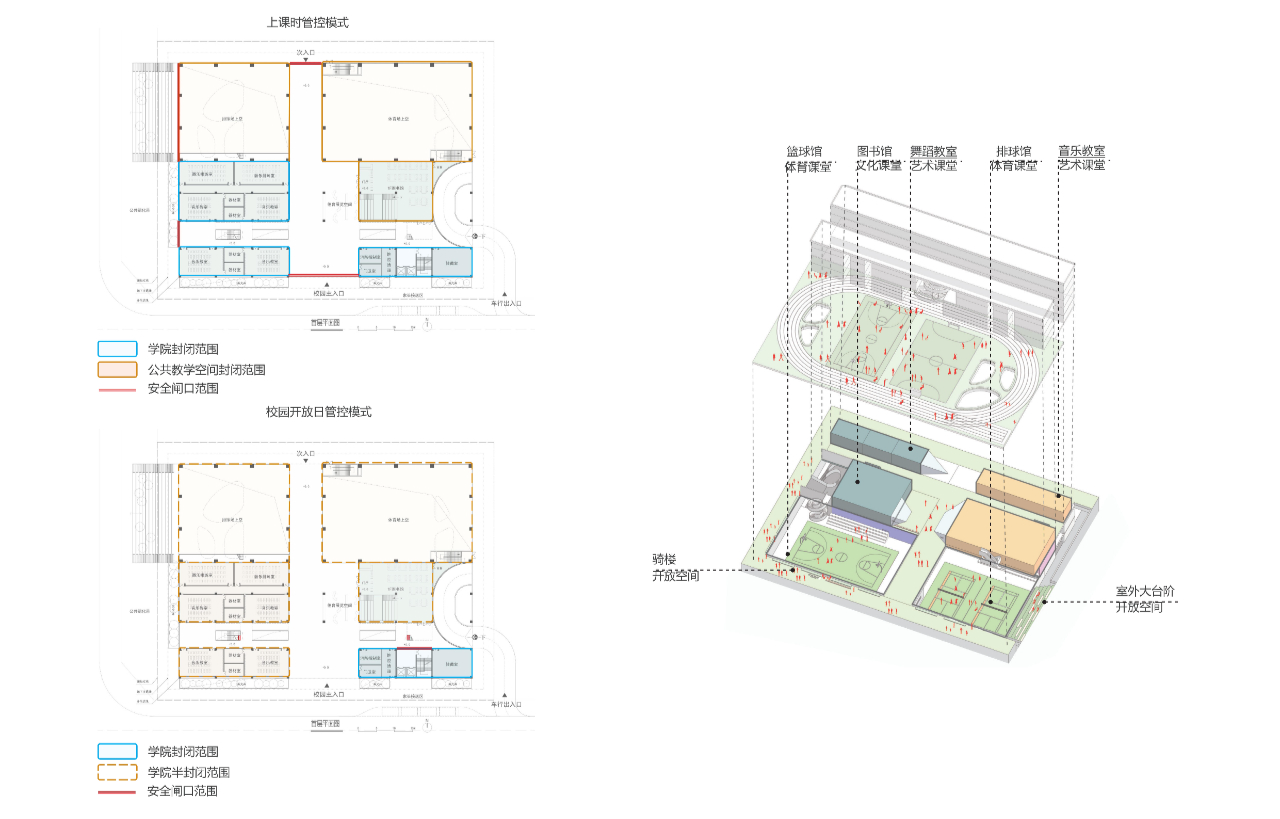

△社区共享

  底层架空打造“十字街区”，高效串联所有空间类型，紧密关联各功能。活力轴和书院轴的形成让学校边界完全打开，给体育馆提供了充分的自然采光和通风，也为市民提供了互动的窗口。

  通过垂直分区的方式实现与社区共享，退让的骑楼可24小时开放使用；二层以下的公共教学用房，则在放学之后的时间段内提供给社区使用。

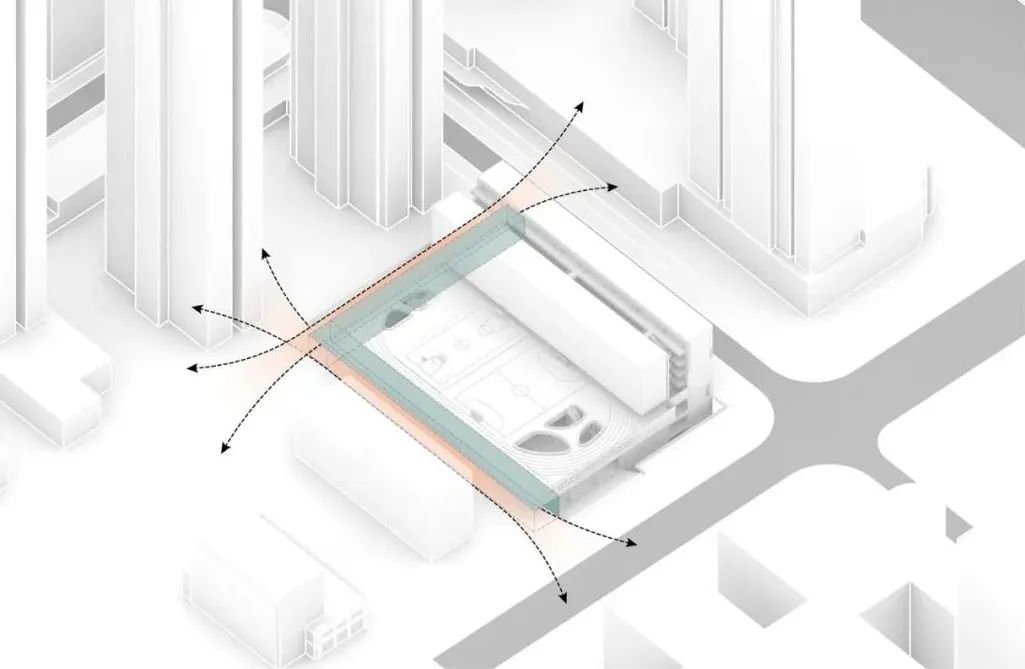

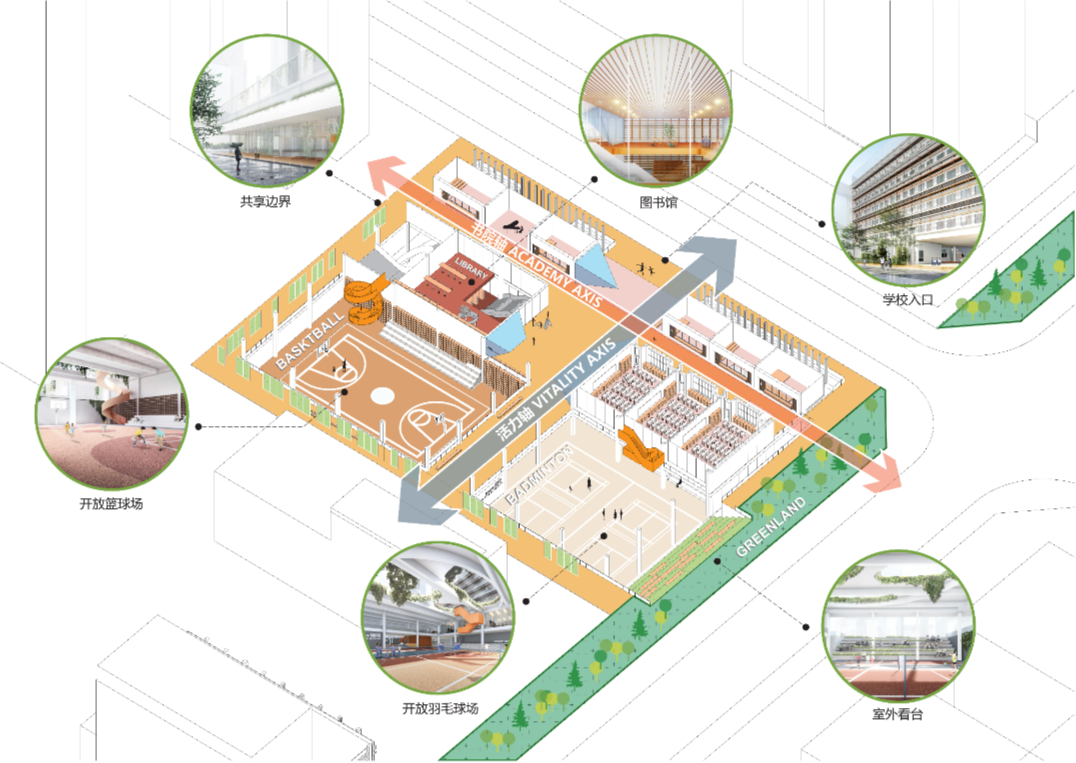

△十字共享轴

△建筑效果图

弹性教学

  “18+8”的组合模式为教学空间提供更多的可能性和可持续性。

  平面上，每个专业教室之间布置一个活动平台，活动平台连接着走廊，共同组成弹性化的活动区域。

  传统教学盒子布置较为单一呆板，如何形成灵活可变、具有弹性化空间，是我们亟待解决的问题。

灵活的教室空间：

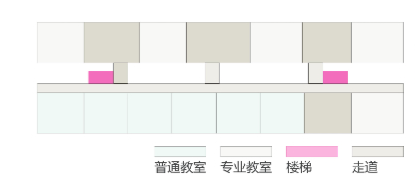

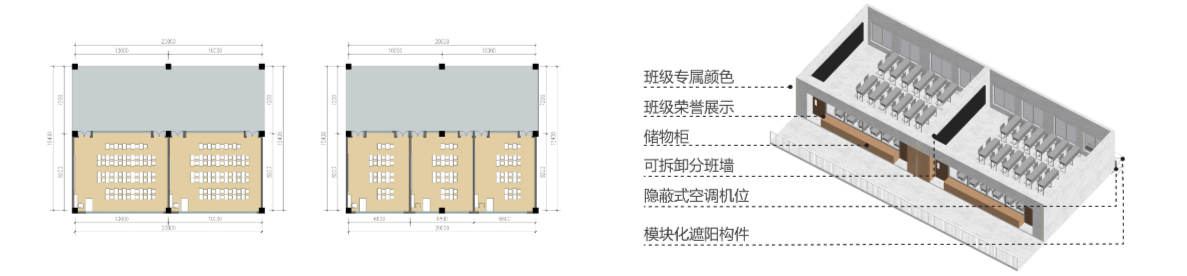

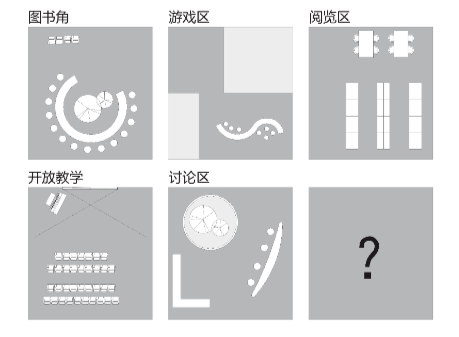

△教室布置图

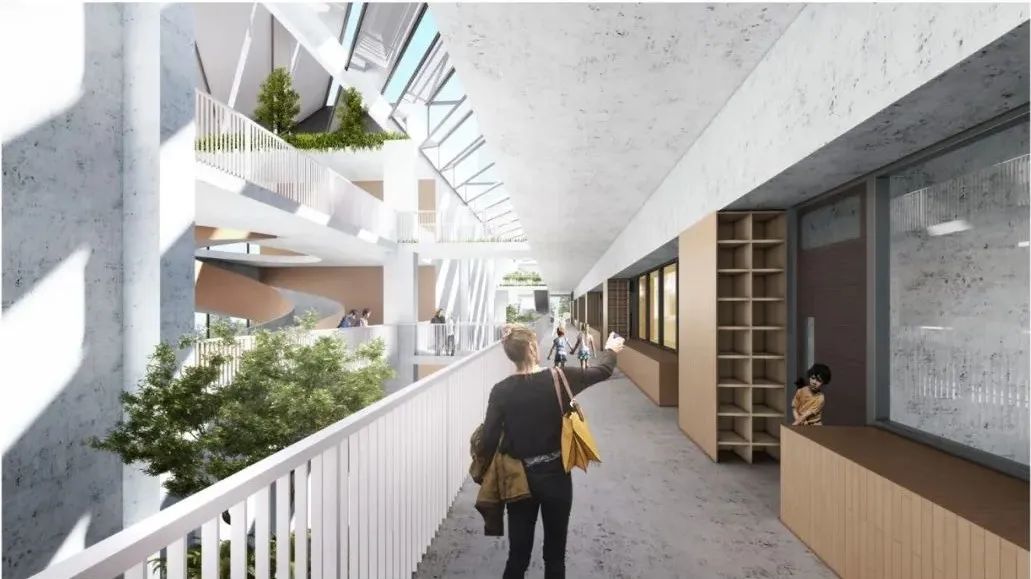

△高新小学室内空间

被动优先

模数化、体系化、规整的校园立面系统。

模数化：教室统一尺寸，教室模化。室内门窗分缝模数为1250，分缝对齐。

外立面设置外挂预制混凝土遮阳板，抵御深圳强烈的直射光对教室的热辐射，在保证教室及公共活动空间景观视野的同时，创造出柔和的自然环境。

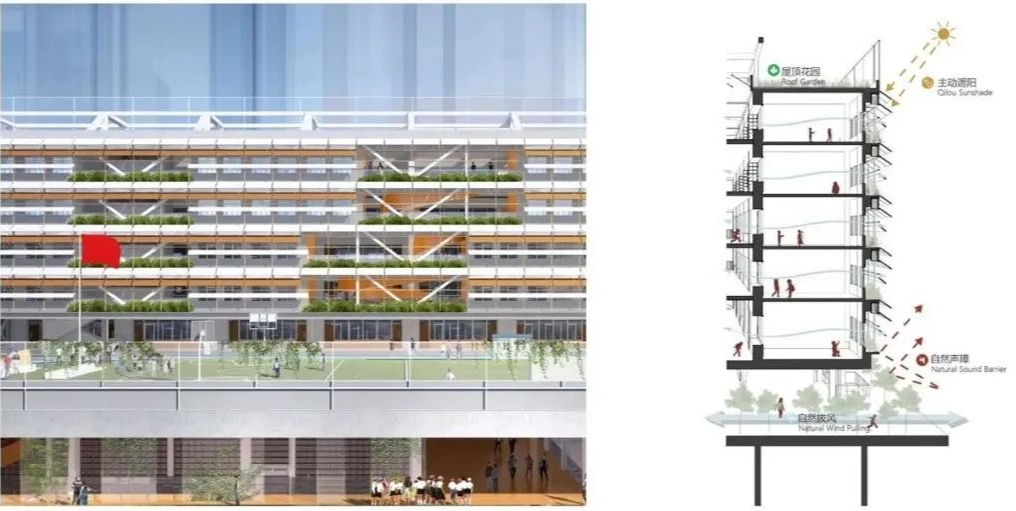

△市二十九中被动优先图

△高新小学模型图

03 展望

  在深圳集约用地及城市高密度等发展背景下，高新小学这种立体化设计是高密度城市的大势所趋，通过建筑师富有创造力的设计手法回应社会现实的一种方式。我们希望高新小学的设计可以给其他地方的小学建设带来启发，同时拓宽建筑实践范畴，促使建筑行业向更全面、更客观、更人文的方向推进。

△高新小学模型图

△高新小学总平面图
