广厦钢结构BIM正向设计软件

       一、适用领域

       广厦钢结构正向设计软件由深圳市广厦科技有限公司研发，是一款基于Autodesk Revit平台的专业钢结构一体化设计软件，目前推出的版本含有两个模块：门式刚架和平面桁架；后续还将推出网架网壳、钢框架等其它模块。

       二、功能特点

       广厦钢结构正向设计软件是可让工程师直接使用BIM模型计算、出图和预算，可完成结构全流程设计。

       1、建模

       门式刚架：

       采用参数化模板的形式可快速便捷布置门式刚架模型，可设置带牛腿、夹层、抗风柱、悬挑、天窗、女儿墙柱等，实现各种门刚形式的轻松布置。软件还提供了丰富的型钢材料库，能够满足设计过程中各种构件的不同材料需求，如H型钢、焊接工字钢、等边双角钢、槽钢、热轧焊缝钢管、冷弯薄壁型钢等。除主体刚架快速建模外，可通过参数化窗口快速建立围护结构。

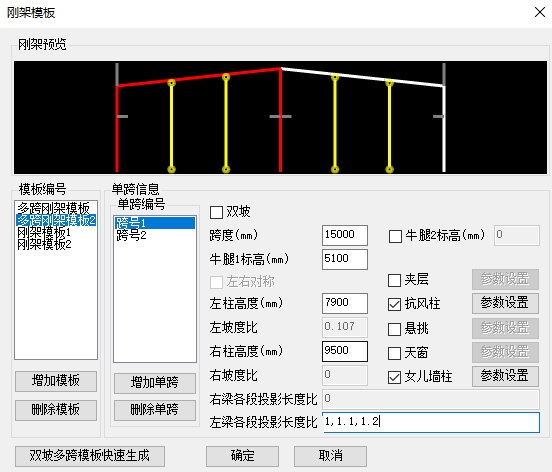

门式刚架模板

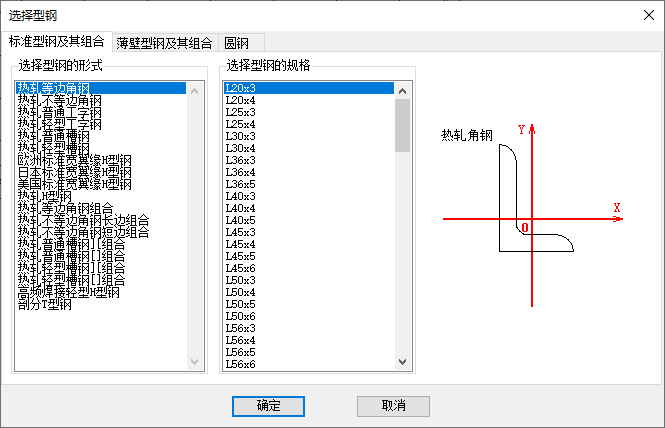

型钢库

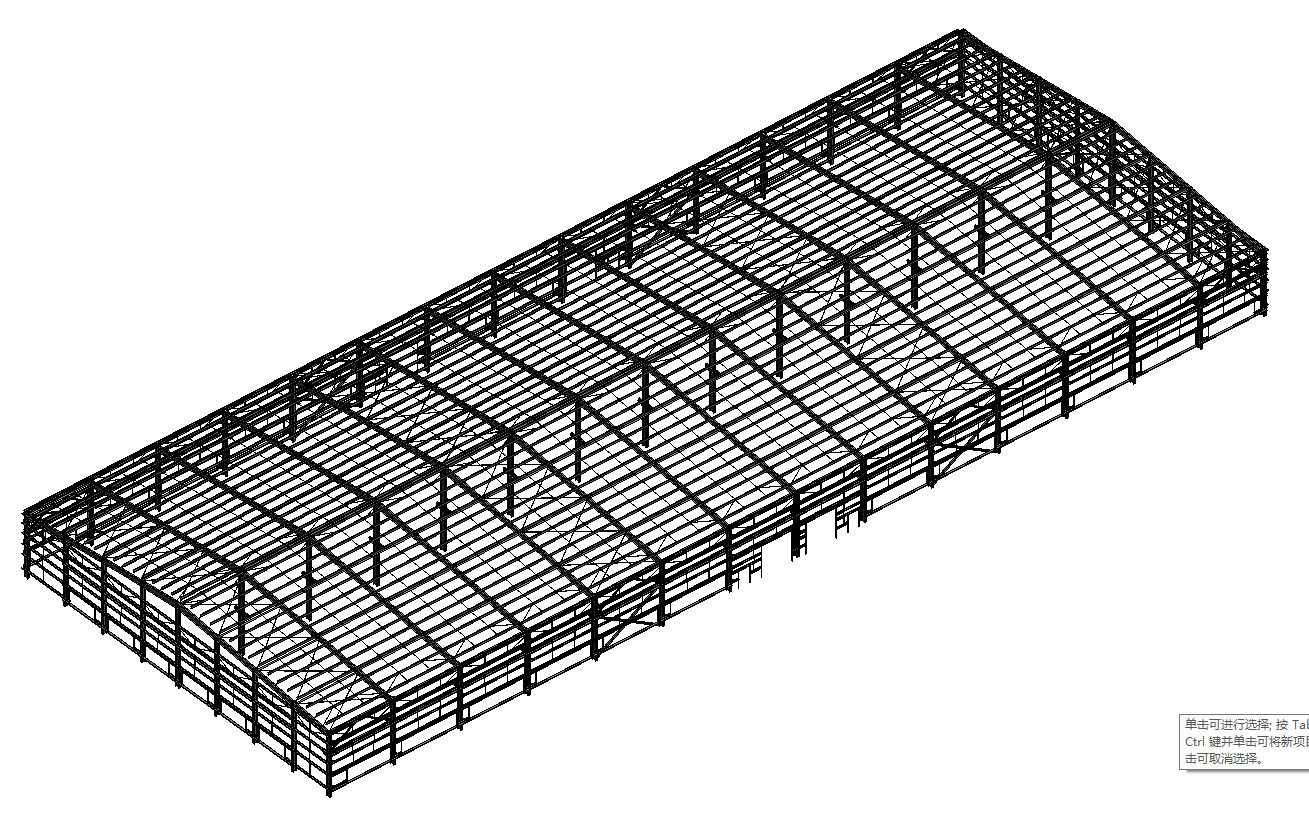

门式刚架整体模型

       平面桁架：

       通过便捷菜单快速实现屋架的三维建模，支持梯形屋架、三角形屋架、下撑式屋架、托架和芬克式屋架等多种结构类型；人字式、单斜式、对角式和交叉式等腹杆形式。可定义多种杆件类型和截面尺寸，自定义化程度高。

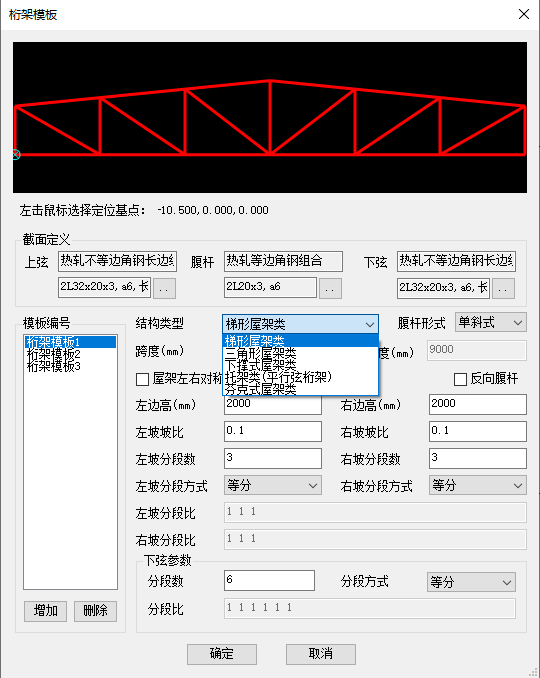

平面桁架模板

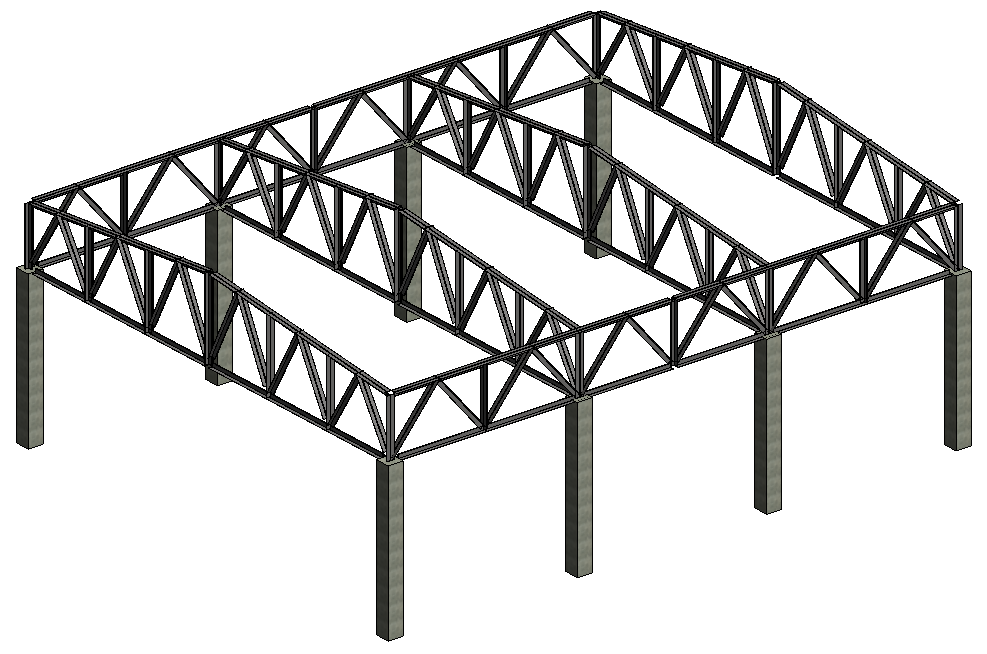

平面桁架模型

       2、荷载布置

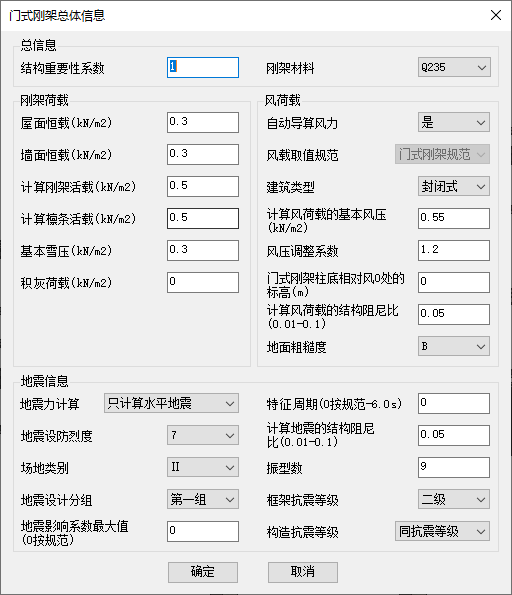

       在总体信息中可设置刚架荷载和风荷载，完成输入后程序将自动导算荷载至构件上。也支持多种荷载类型、荷载方向、多种工况的手动输入。

自动导算和手工布置荷载

构件中的荷载

       3、计算

       每个结构构件都保留有结构属性，结构整体计算采用通用有限元分析，可按榀输出word计算书。提供钢构件工具箱计算，能对屋檩、墙檩、隅撑、抗风柱、柱间支撑和屋面支撑进行计算，并输出计算书。

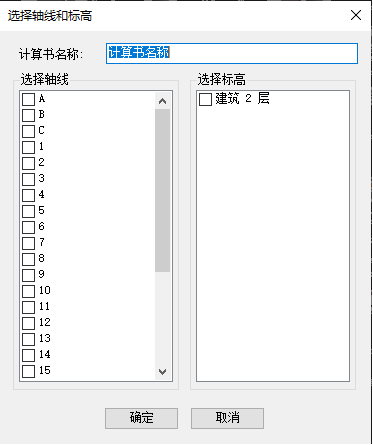

按榀输出刚架计算书

钢构件工具箱

       4、出图

       为契合绝大多数工程师的绘图习惯，广厦选择AutoCAD作为出图平台。可一键绘制门式刚架或平面桁架施工图。

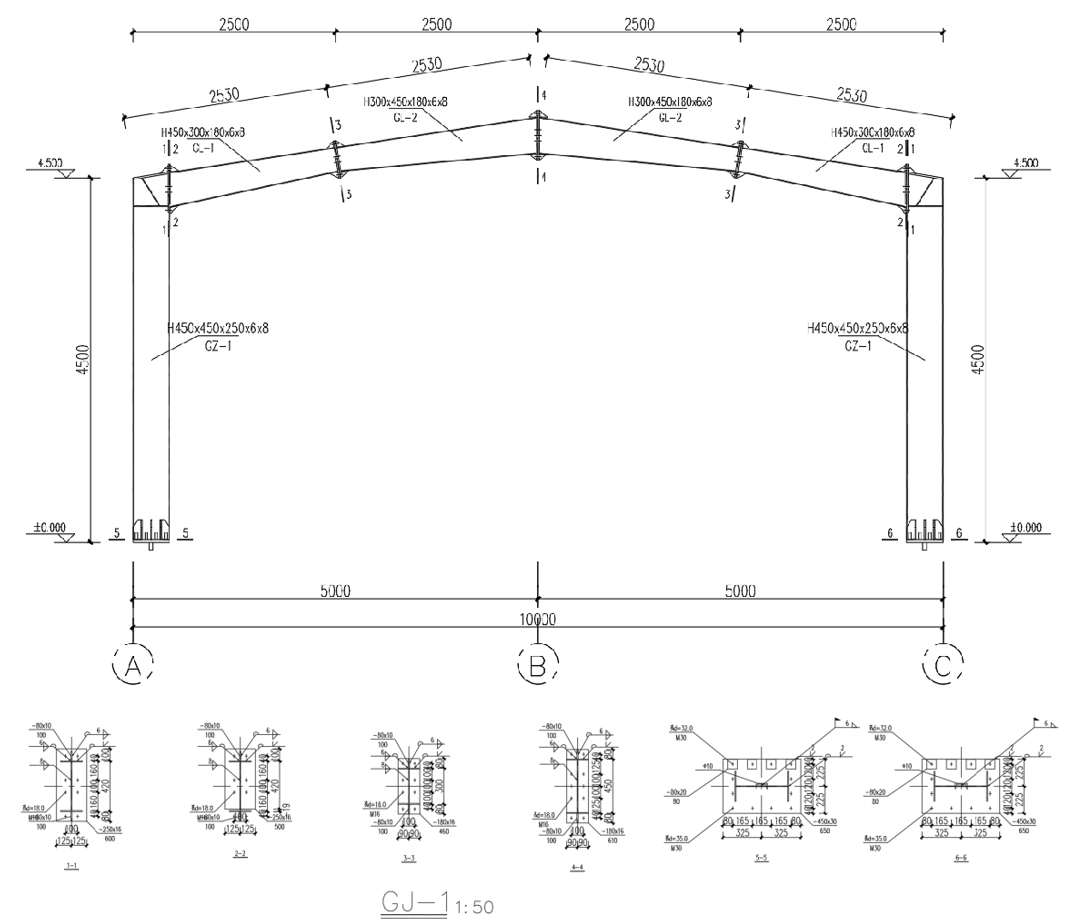

门式刚架施工图

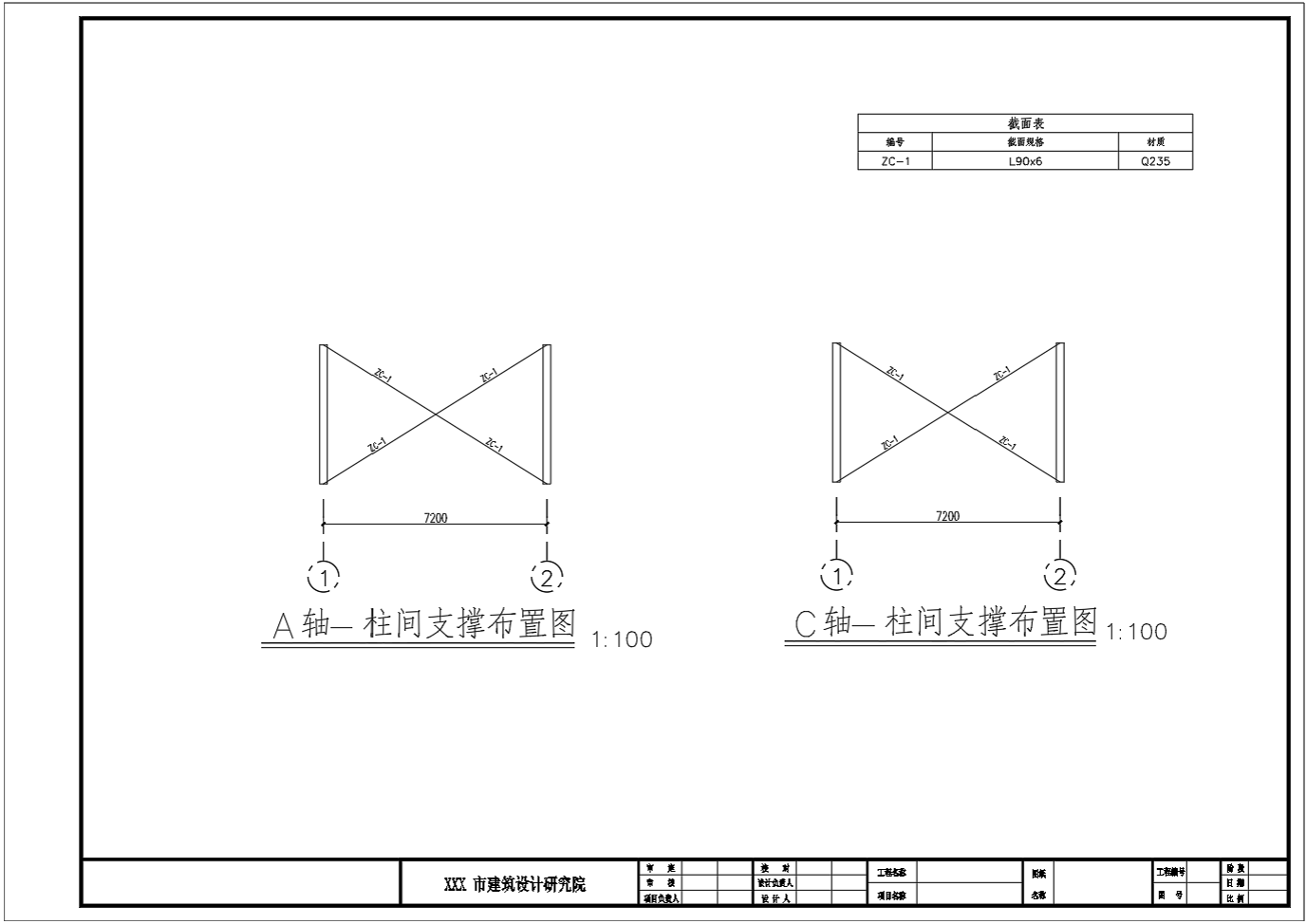

柱间支撑布置图

       5、节点设计

       提供参数化节点自动设计，门式刚架包括三类柱脚节点、三类边柱梁节点、两类中柱梁节点和两类梁梁节点；平面桁架包括双角钢等支座节点，可实现三维交付。支持实时修改节点参数，并对节点验算，输出节点计算书。

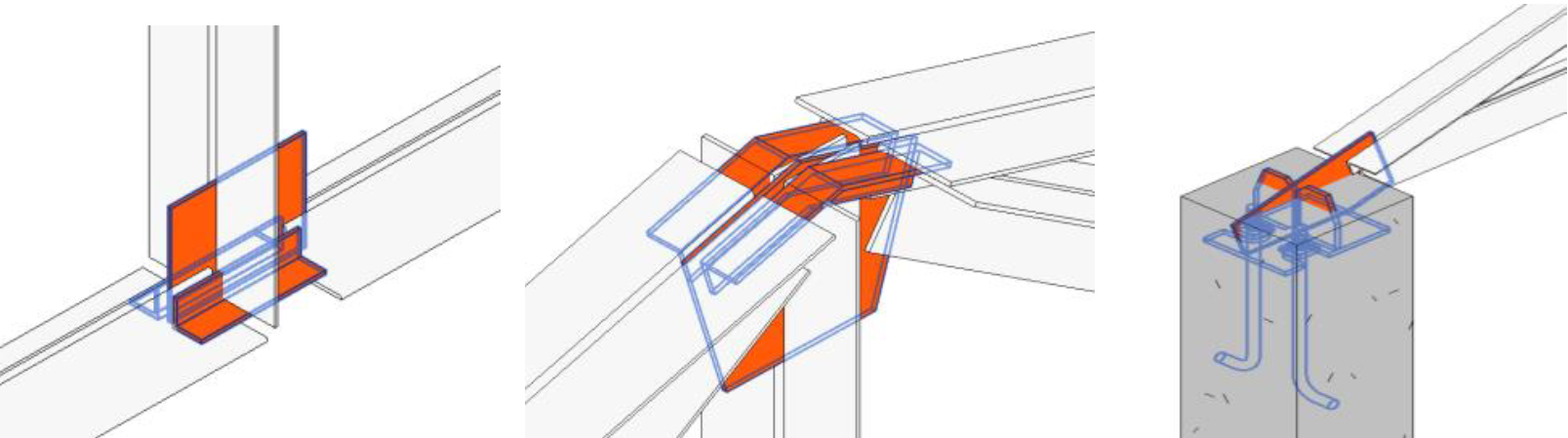

门式刚架主刚架三维节点

平面桁架三维节点

      三、应用条件

       硬件环境和软件环境详见其软件使用说明书。
