日前，第四届工程建设行业BIM大赛、第十二届“龙图杯”全国BIM大赛评选结果相继公布，深圳壹创国际设计股份有限公司（简称“壹创国际”，本会会员单位）BIM设计作品《“双碳”背景下深业创智大厦项目在设计与施工中BIM绿色低碳技术研究与应用》斩获佳绩，分别荣获第十二届“龙图杯”全国BIM大赛【综合组三等奖】、第四届工程建设行业BIM大赛【建筑工程综合应用类三等成果】。

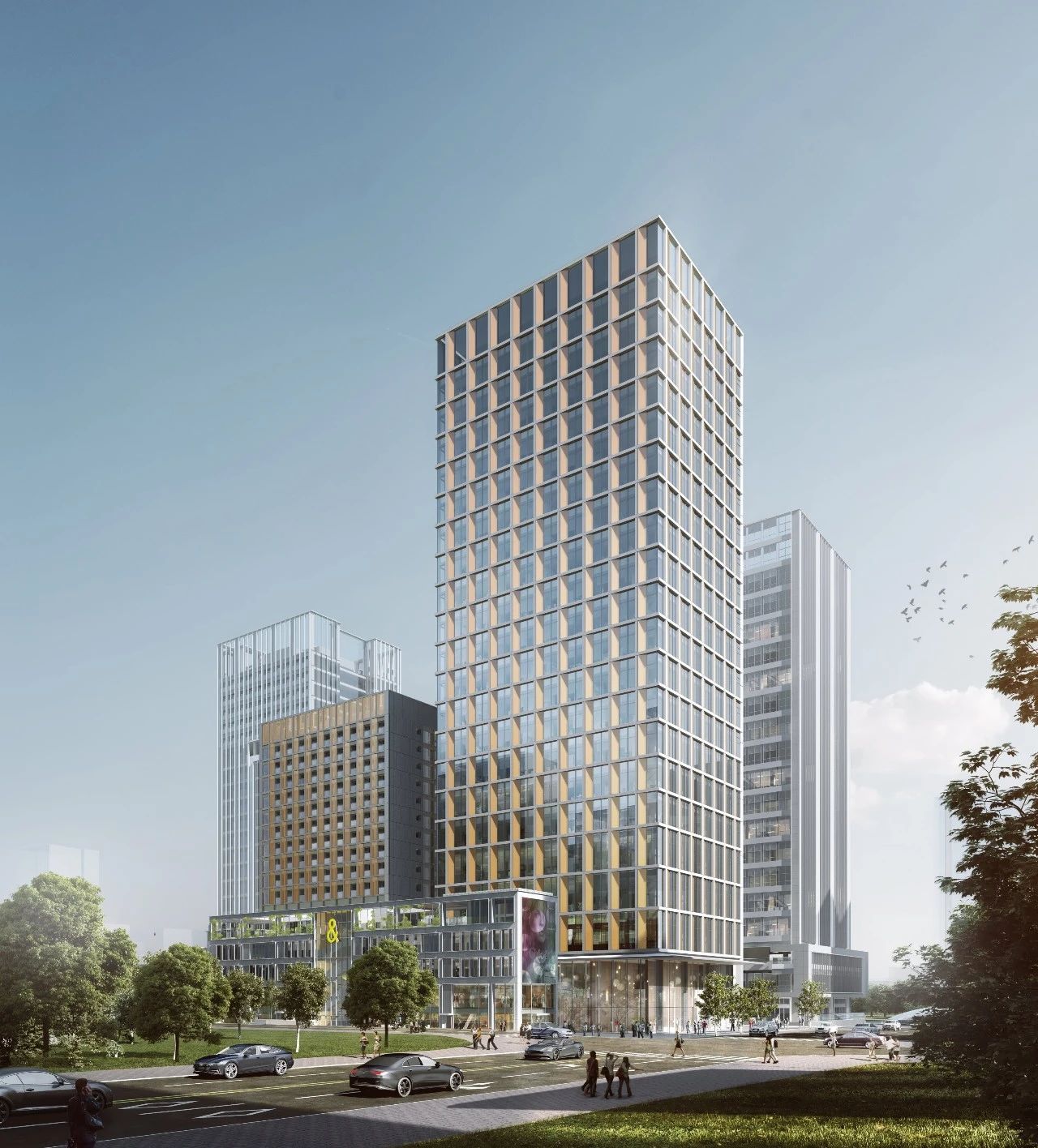

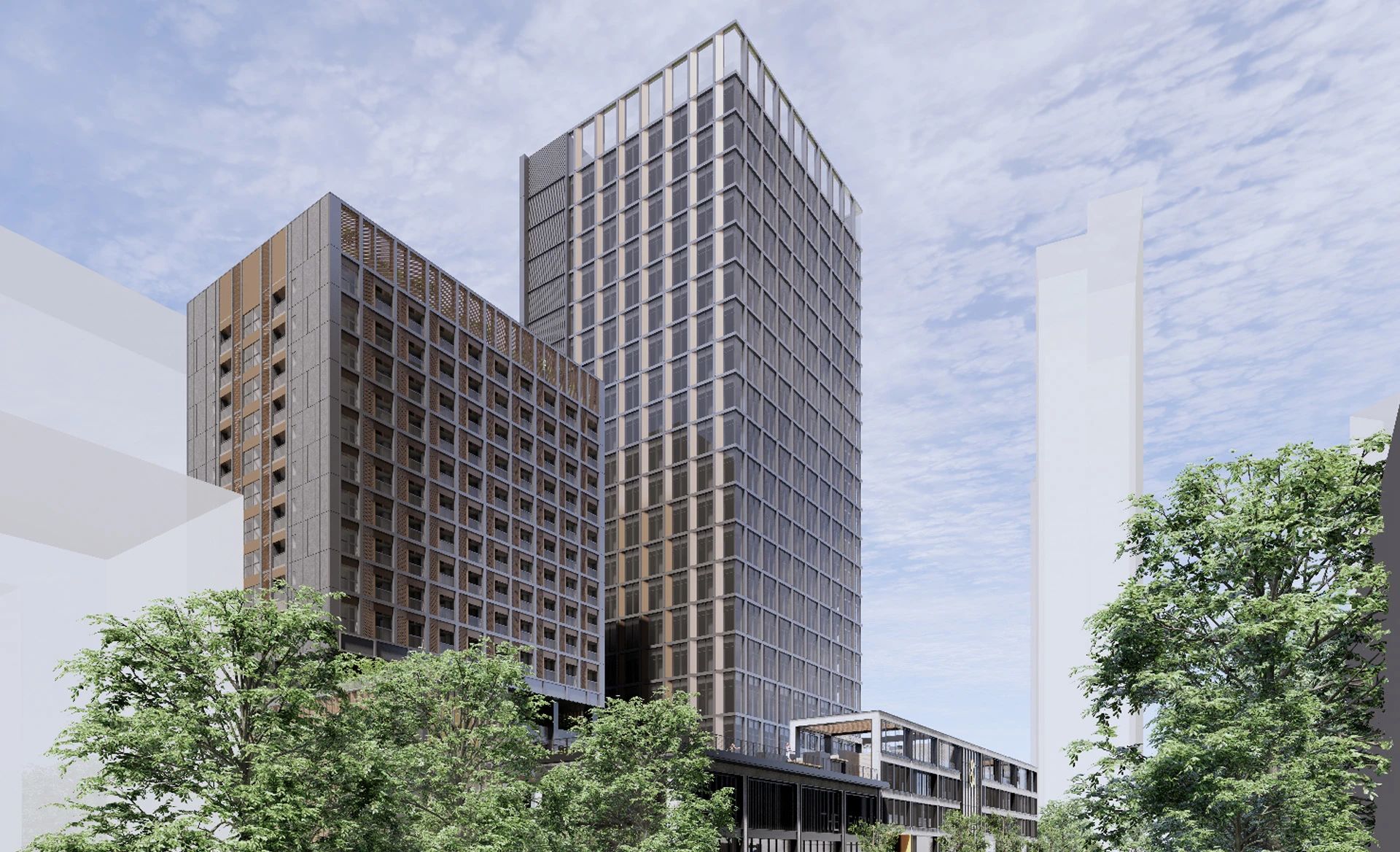

深业·创智大厦 ——“双碳”背景下深业创智大厦项目

在设计与施工中BIM绿色低碳技术研究与应用

项目地点： 深圳龙岗区

用地面积：8436.88㎡

建筑面积：51144.30㎡

设计单位：深圳壹创国际设计股份有限公司

  项目位于深圳龙岗区坂雪岗科技城内,作为产业园升级项目，整体区域价值优越。设计以“绿色生态、科技智能、共享交流”为目标,提出 “开放共享、向上而生”理念，创造一个整体的、有特色的区域，一个令人有记忆感的人性化城市空间”，使该项目成为一个区域地标、打卡地、创意聚集地。

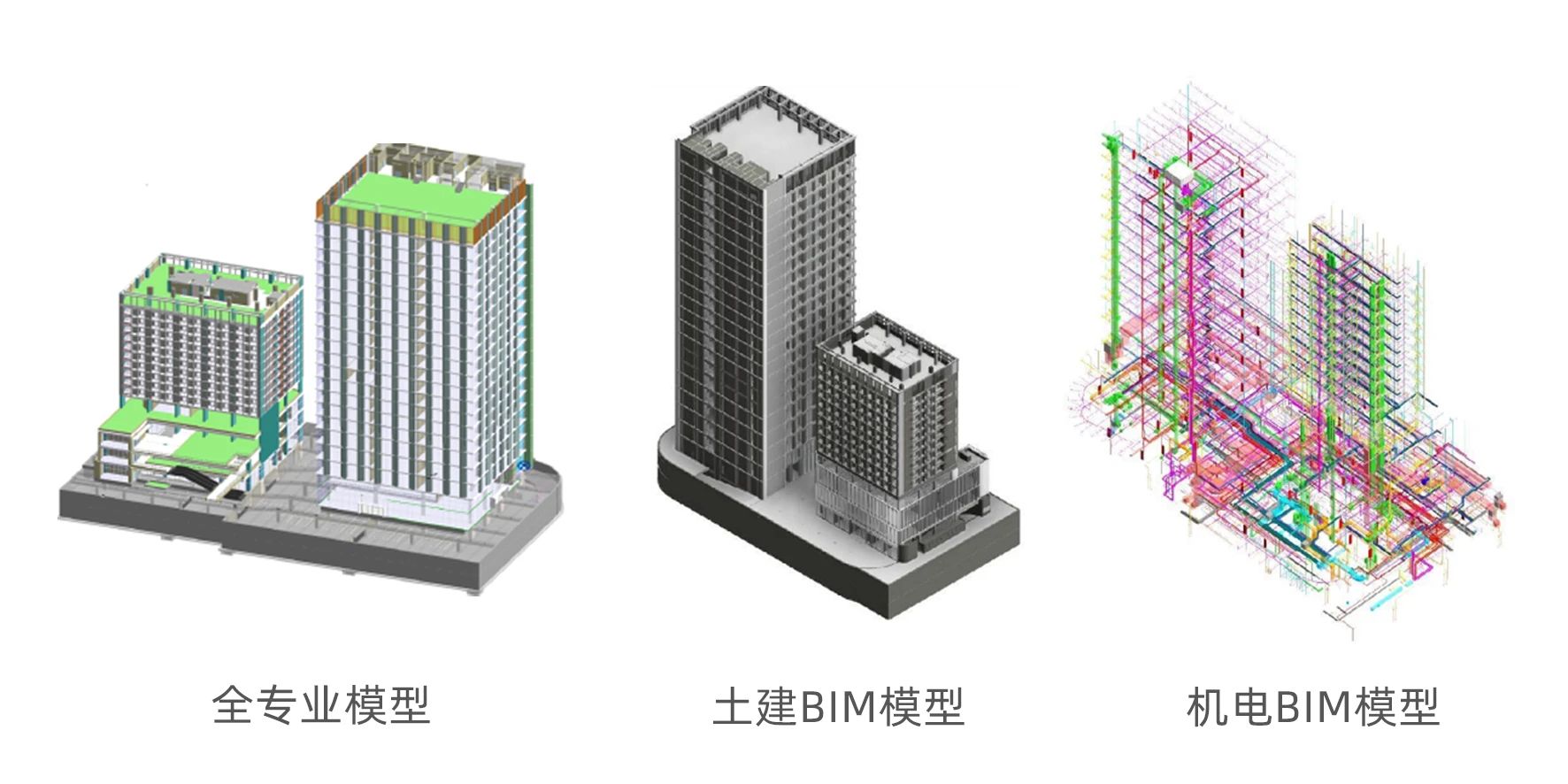

01 . 设计模型搭建

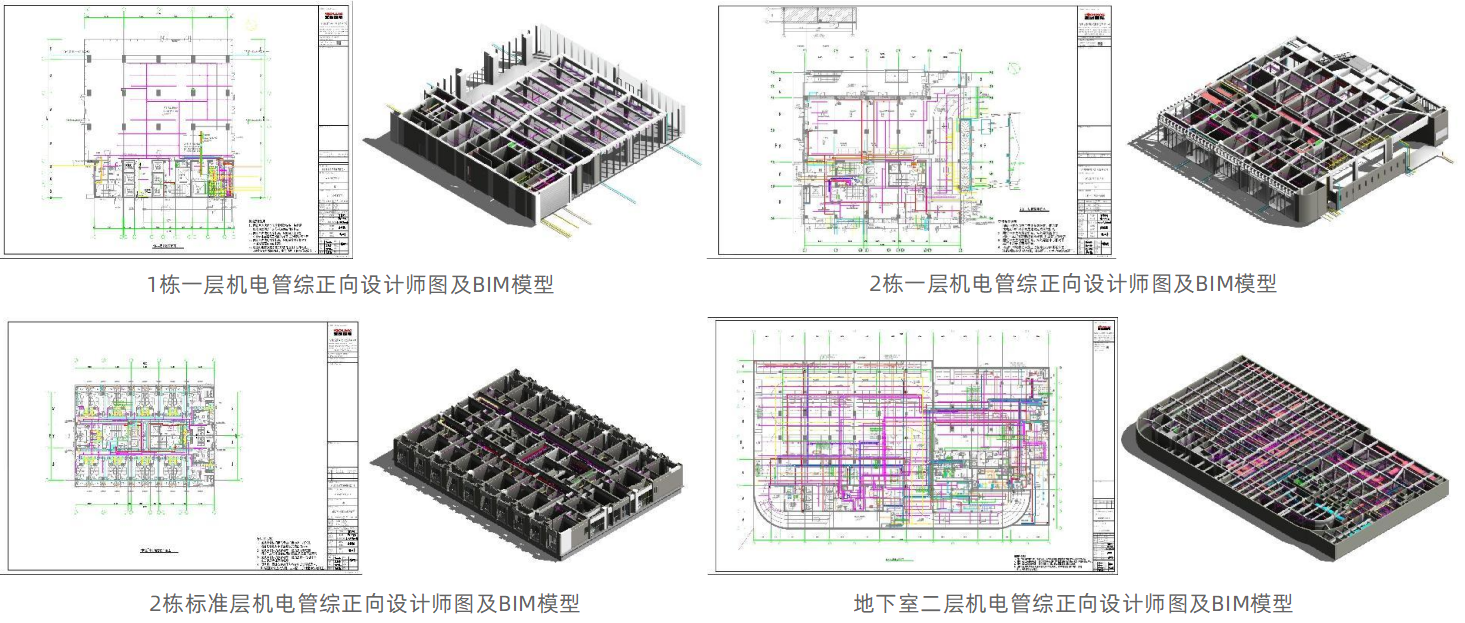

02 . 协同一体化设计

  通过revit协同土建与机电、装修一体化正向设计管综，减少项目机电安装返工，争取做到零变更。

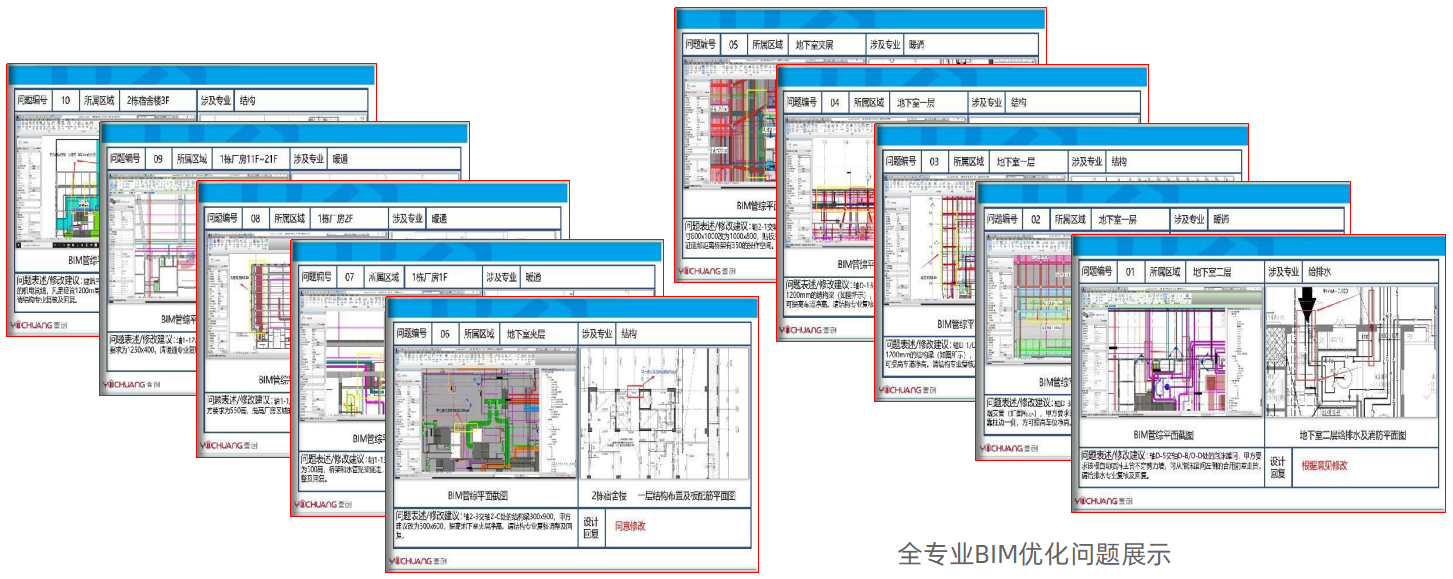

03 . 设计优化

  依据项目BIM的各项设计指南标准，在实施过程中优化各专业交圈及碰撞问题，问题汇总以销项的方式一一完成设计优化成果，提高BIM协同设计质量，高效指导项目施工。

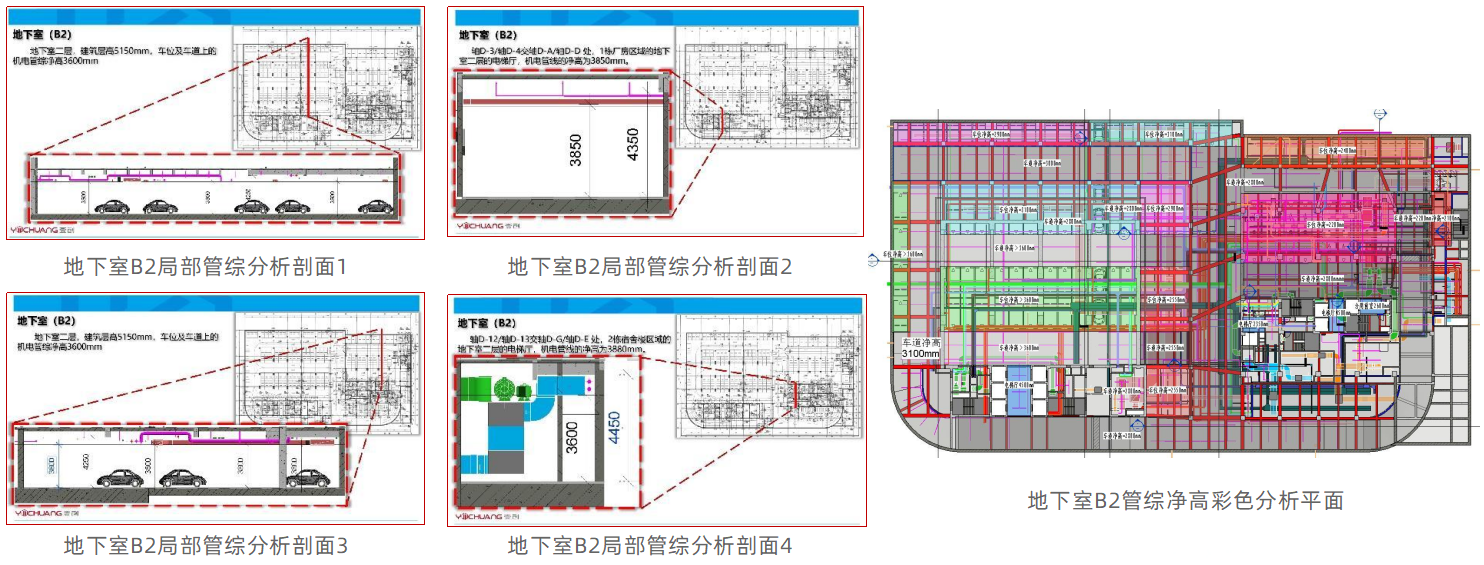

04 . 净高分析

  结合项目BIM管综应用指南，严格按照指南中的机电管线排布原则，在满足各专业功能使用的要求前提下，利用BIM排布各专业管线综合分析，从而机电管综的净高达到最优。

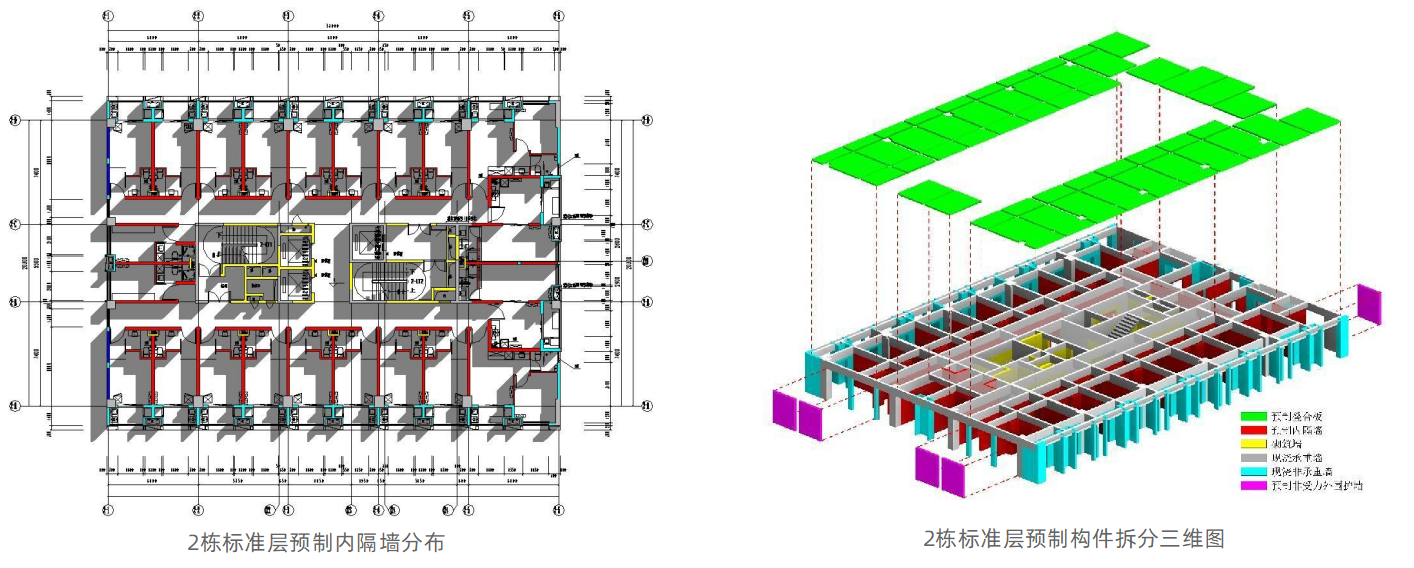

05 . 装配式专项设计

  本项目的装配式方案主要采用的预制构件有预制叠合板、预制非承重围护外墙和预制内隔墙，预制构件设计运用BIM技术进行标准化拆分，满足设计规范要求、构件运输及吊重要求等。

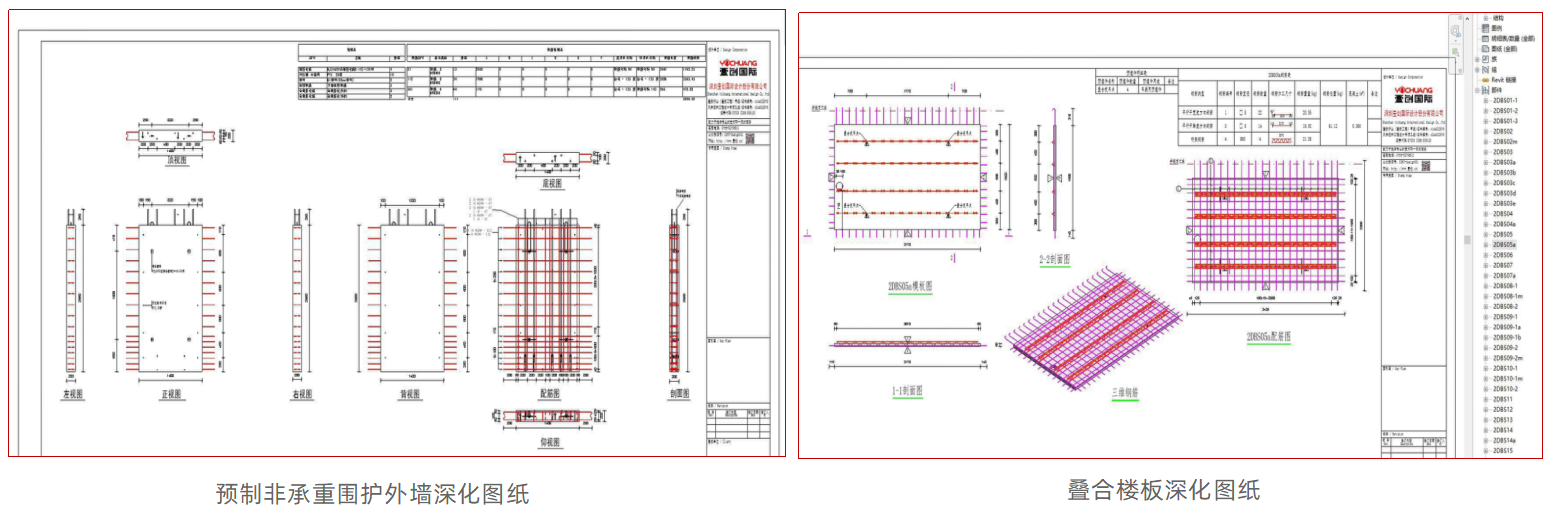

06 . 深化设计

  项目采用BIM技术结合精装点位、机电点位、铝模点位、爬架点位以及施工传料口等各专项提资，在revit平台里协同深化装配式构件详图，满足预制构件厂加工生产要求。

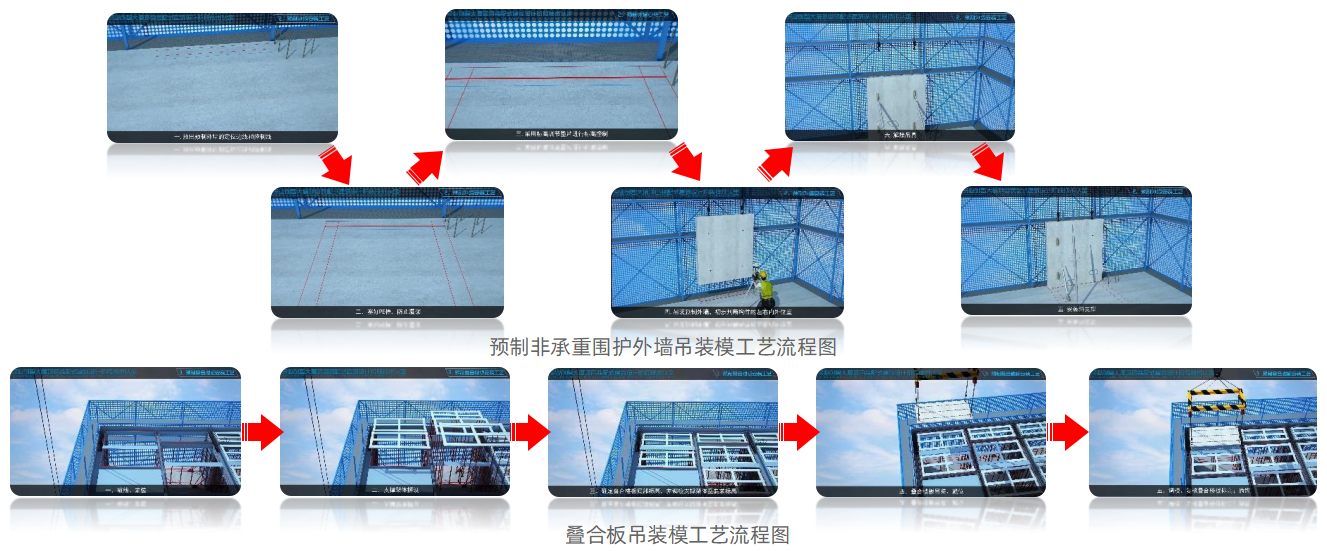

07 . 模拟预制构件安装

  项目运用BIM模型模拟预制构件吊装，提高装配式设计成果落地性，为高效指导现场吊装奠定基础。

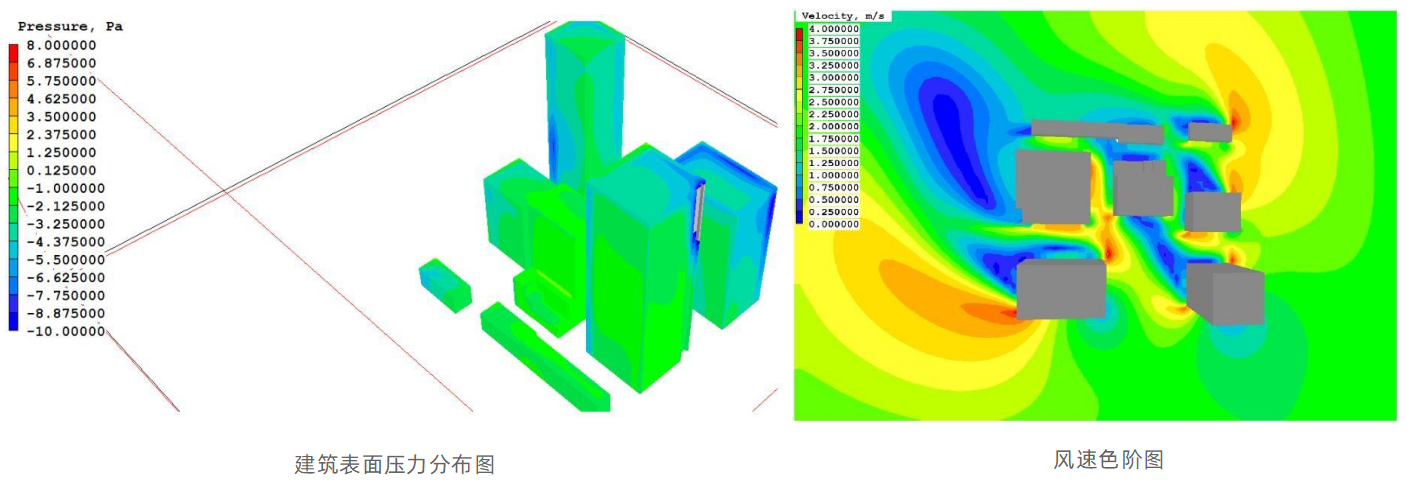

01 . 场地风环境分析

  通过revit建立体块模型进行场地环境分析，人行高度处风速均小于 5m/s，风速放大系数小于 2，且在各个季节主导风向条件下建筑周边人行区域均没有出现较大的涡流、滞风现象，符合《深圳市绿色建筑评价标准》（SJG47-2018）要求"场地内风环境有利于室外行走、活动舒适和建筑的自然通风。

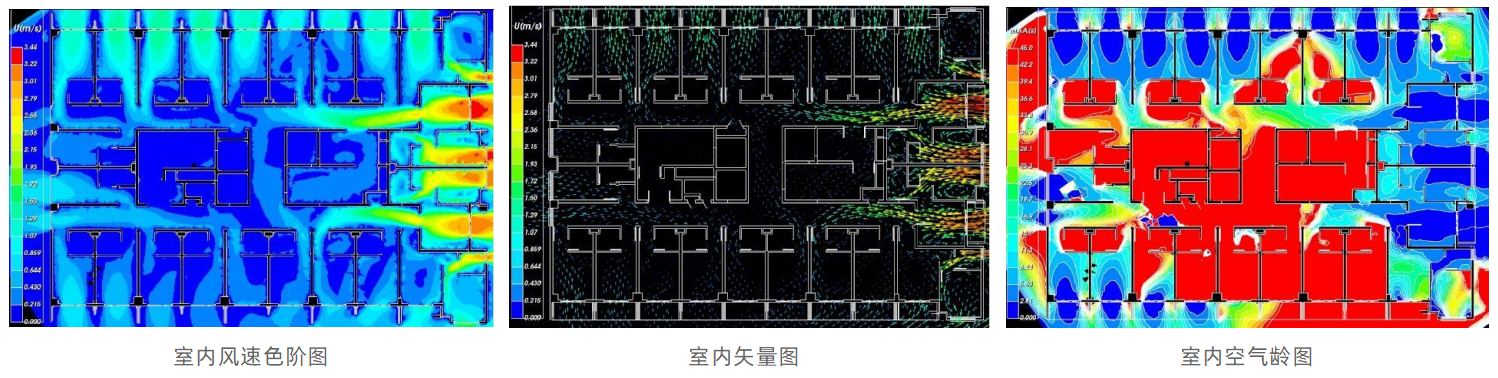

02 . 室内自然通风模拟分析

  通过revit建立项目建筑模型进行室内自然通风模拟分析，建筑主要功能房间空气龄≤1800s; 即超过 90% 的主要功能房间换气次数远大于2次/h ，满足《深圳市绿色建筑评价标准》（SJG 47-2018 ）对公共建筑室内自然换气次数的要求

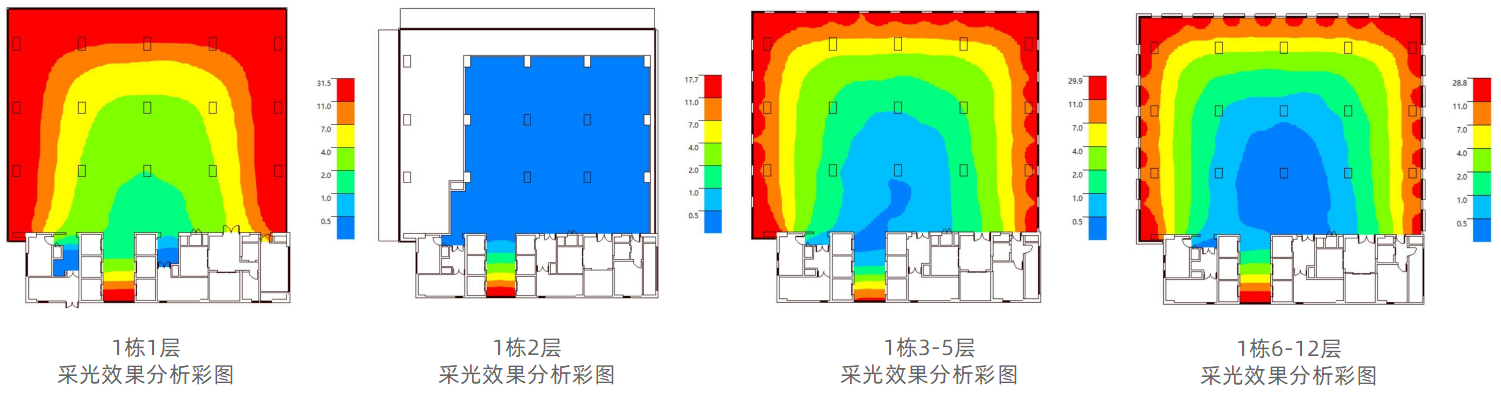

03 . 建筑采光分析

  通过revit建立项目建筑模型进行建筑采光模拟分析，通过采光分析可知本项目中标准要求房间的采光效果，根据满足《建筑采光设计标准》GB50033-2013 要求的房间/户型情况汇总如下：

  下一步壹创国际将持续推进BIM技术在全过程设计、装配式建筑BIM正向设计等综合应用、应用BIM技术探讨提高生产效率节约成本的实施方法与路径有效推动建筑工程工业化、智能化、数字化建造升级赋能公司高质量发展。
