今年，我国多地区遭遇暴雨侵袭，部分地区洪涝灾害严重，人民的生命和财产安全均受到较大的影响。在科技飞速发展的今天，解决洪涝灾害问题需要完成从治水到“智水”的转变。

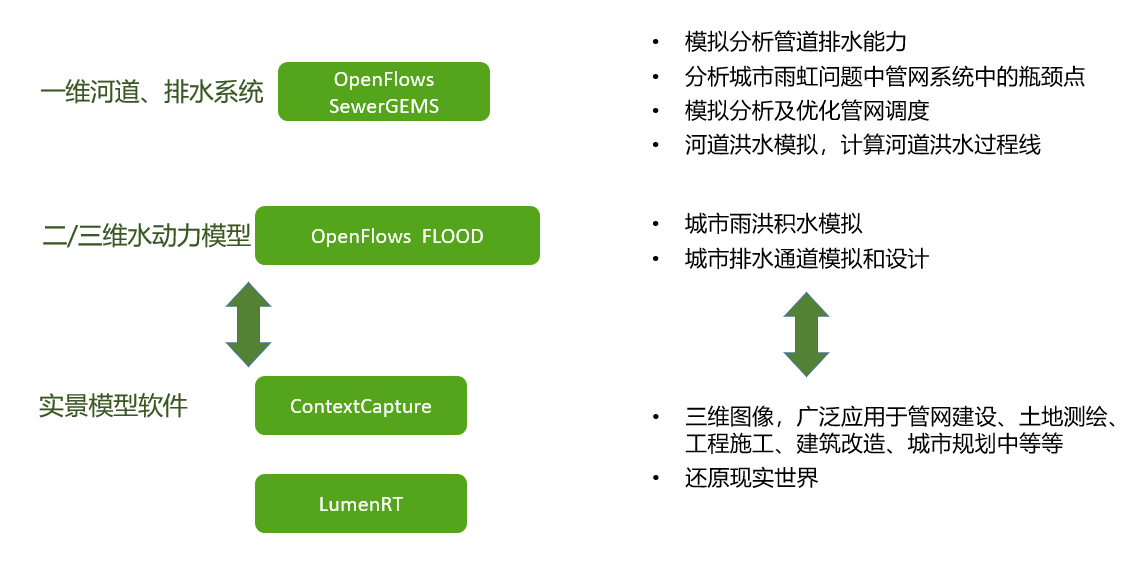

  垒知科技集团（深圳）有限公司（简称“垒知科技”，本会副会长单位）Bentley OpenFlows等系列产品可以通过模拟极端降雨事件、水坝或堤坝溃坝、沿海风暴和海啸，详细模拟城市洪涝过程，帮助发现影响雨水排放设施功能的障碍和问题，提供最佳基础设施和结构自适应的解决方案。今天我们为大家分享国内的一个应用案例：三峡集团上海勘测设计研究院有限公司——九江地区基于三维实景和水动力模型的城市雨洪管理平台建设。

背景介绍

  九江市十里河支流河道普遍缺少完善的排涝系统，部分河道坡度较大，下游河道宽度较小，淤积严重，排水能力低；很多渠、堰塘被填埋，削弱了城市对雨水的调节和接纳能力，同时为了城市美观，把城市明渠改为暗沟，明显降低了雨水的通行能力，减少了对降雨径流的缓冲和蓄滞作用；雨水管道系统不完善，老城区排雨标准低、断面过小、管道老化、淤积严重。

无人机影像采集生成三维实景

  对于洪水淹没的演进仿真而言，地形的影响非常大，并且城市地形复杂多变，往往地形存在各种突变，地面上建筑物、挡墙都对地表径流的流向有很大的影响，因此获取真实可靠的地形数据是城市雨洪模型真实可靠的前提。

  为解决这一问题，上海勘测设计研究院有限公司对整个九江市进行无人机影像采集，然后利用ContextCapture三维实景建模软件建立 220 平方公里的三维实景模型。从中提取地形数据，得到了最符合实际情况的地形资料。

城市雨洪模型

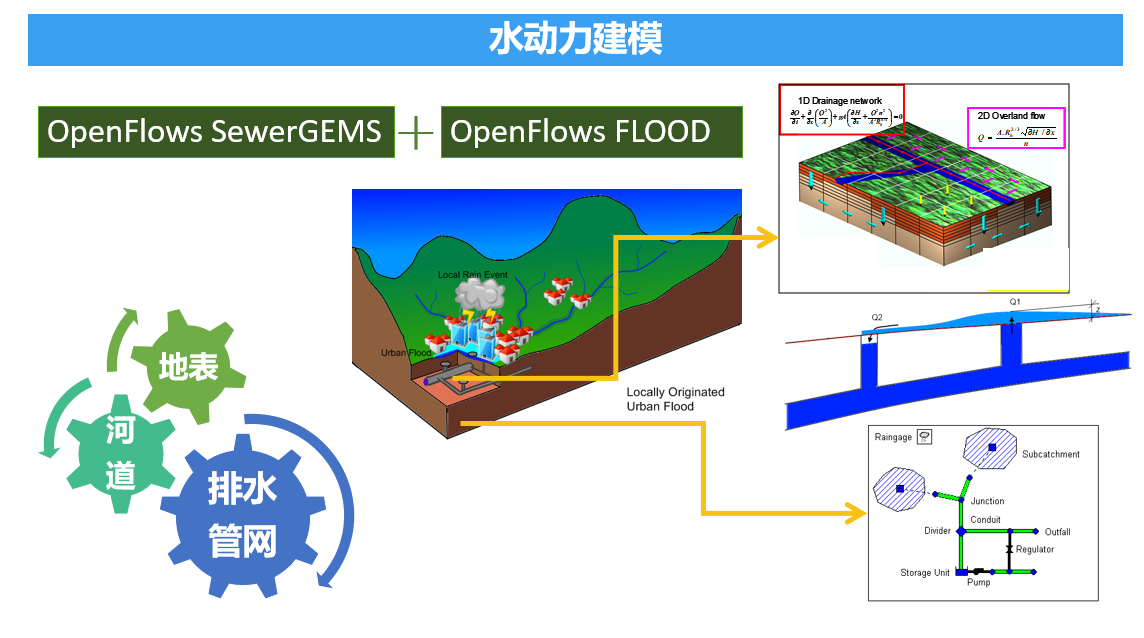

  团队采用 SewerGEMS 针对流域内城区排水管网搭建一维管网水动力模型，针对两河河道搭建一维河道水动力模型；采用 OpenFlows FLOOD 搭建两河排水分区二维地表水动力模型，并在 OpenFlows FLOOD 平台中对三者进行耦合。管网与地表的耦合是通过检查井的溢流进行水量交换；管网与河道之间通过雨水排放口进行水量交换。

城市雨洪管理平台

  以“精细模拟，科学决策，统筹管理”为目标，考虑进一步搭建城市雨洪管理平台，建设内容包括监测感知体系、服务支撑层、地理信息系统、业务应用平台等。其中服务支撑层包括二、三维地理信息系统和水动力模型等。通过实景模型和水动力模型的融合，实现城市内涝一张图展示。

  通过一维、二维、三维的数字化联动，全方位查看城市地形地貌，为平台提供准确详实的基础地理信息数据。通过接入监测感知系统数据进行实时在线计算，以水动力模型服务作为雨洪管理平台的核心大脑，为防洪排涝智能调度提供科学支持，实现城市雨洪的智慧化管理，节约人力 80%，节约建设成本 60%。
