构力科技软件助力新城建示范项目
2024-07-25 09:00
来源:北京构力科技有限公司
北京构力科技有限公司(简称“构力科技”,本会会员单位)国产BIM软件助力新城建示范及智能建筑产业园(一期)项目。
一 项目概况
项目名称:新城建示范及智能建筑产业园(一期)项目
项目概况:位于广州白云区黄石街江夏村,示范应用楼栋为1-1A栋,建筑面积6412.03平方米,建筑高度22.45米,地上5层,地下2层,采用新型装配式混凝土柱和钢梁组合框架结构体系,装配式等级达到国标AAA级,绿建等级达到绿建三星。示范楼栋同时采用近零能耗及光储直柔技术,主要建筑功能为办公与商业。
新城建示范及智能建筑产业园(一期)
二 应用目标
✓ 以实际应用推动国产自主可控平台软件研发,解决关键技术“卡脖子”问题;
✓ 拓展国产BIM软件在工程建设全生命周期中的应用场景、国产BIM应用价值;
✓ 打通不同国产BIM软件间的壁垒,实现数据互通,逐步构建完整、成熟的国产BIM产业生态。
三 典型应用场景
典型应用场景1:全专业施工图设计BIM模型建立
利用国产自主可控BIMBase平台的PKPM-BIM软件进行建筑、结构、给排水、暖通、电气多专业建模,专业间相互提资、参照、协同,完成数字化交付模型成果。

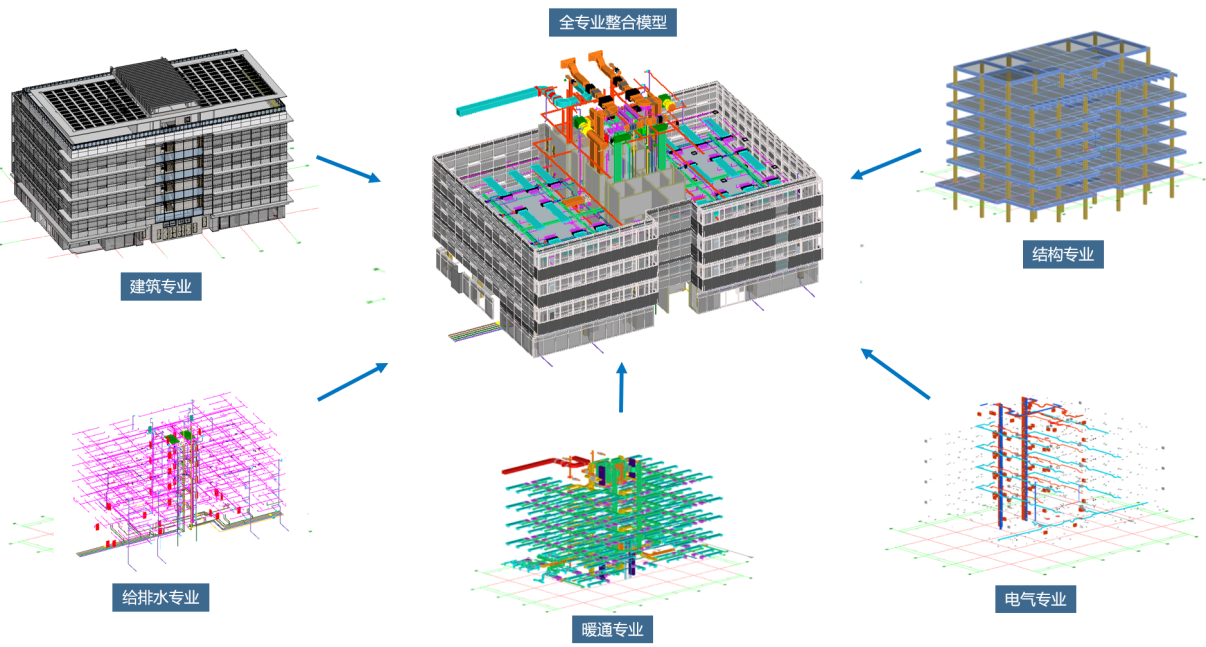

多专业BIM模型展示
1、实现BIM与计算模型双向互通
2、实现机电管线自动连接
典型应用场景2:BIM模型接力建筑性能模拟分析
基于BIM模型进行绿建、节能计算与分析,满足性能化设计需求,实现一模型多用的目标,新国标等级达到绿建三星级,示范楼栋同时采用近零能耗及光储直柔技术。

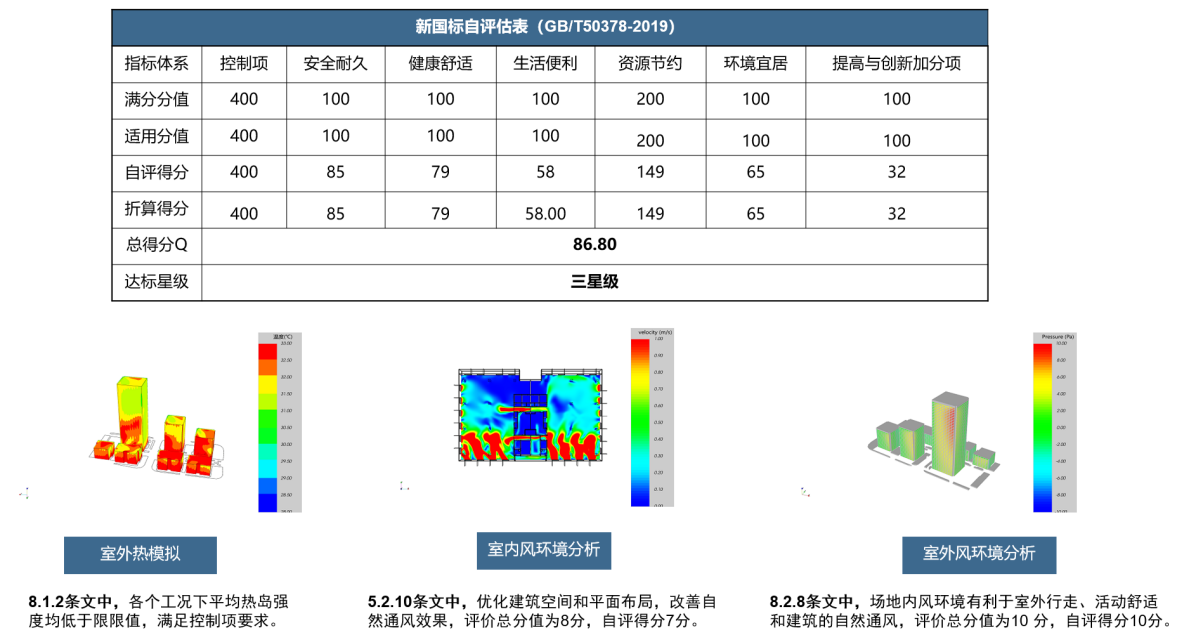

建筑性能分析
典型应用场景3:管线综合及机电深化设计应用
基于数字设计模型,梳理管线排布与路由,合理预留梁上洞口,实现净高综合优化。
1-1A标准层管综排布概况
对比原设计方案,1-1A标准层办公区域整体提升净高350mm。预留标准化钢梁综合洞口,标准层机电管线全部穿梁通过,尽量归并洞口尺寸种类。

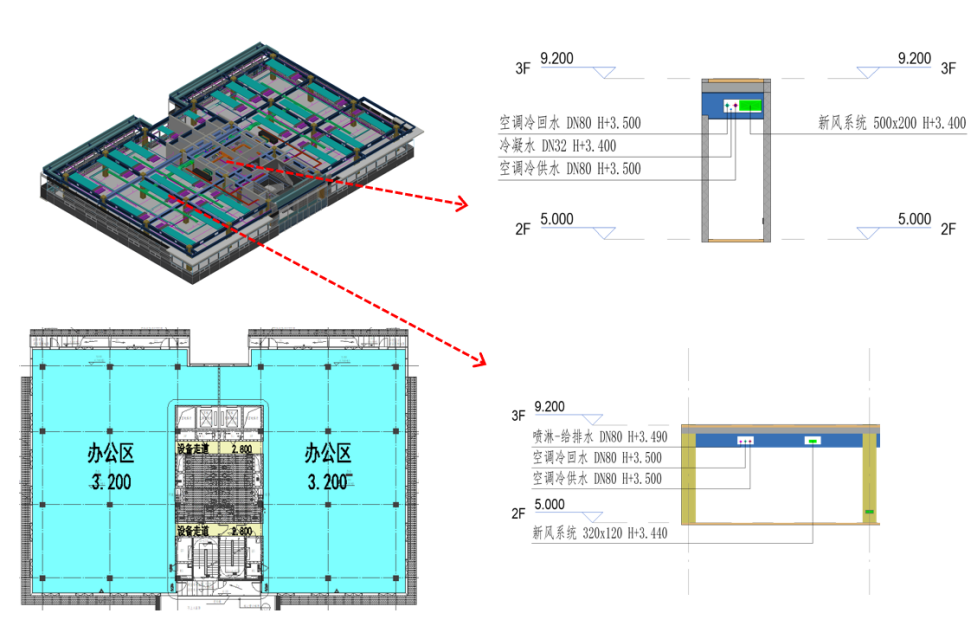

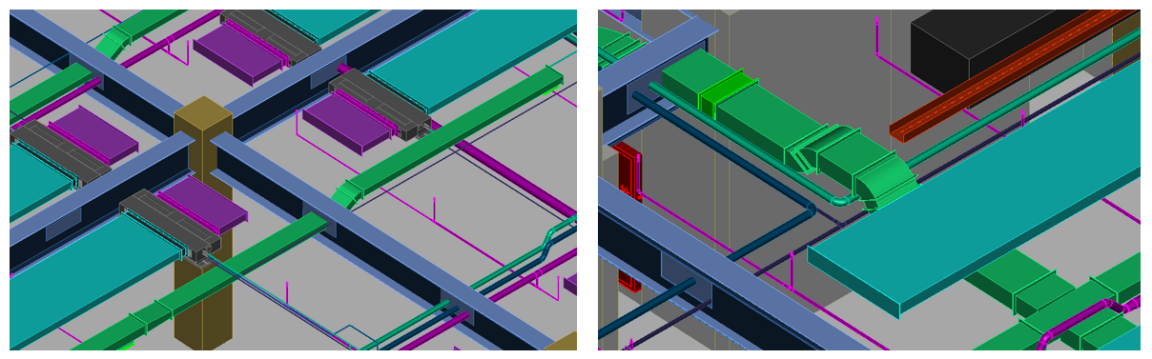

净高分析局部管线三维剖切图

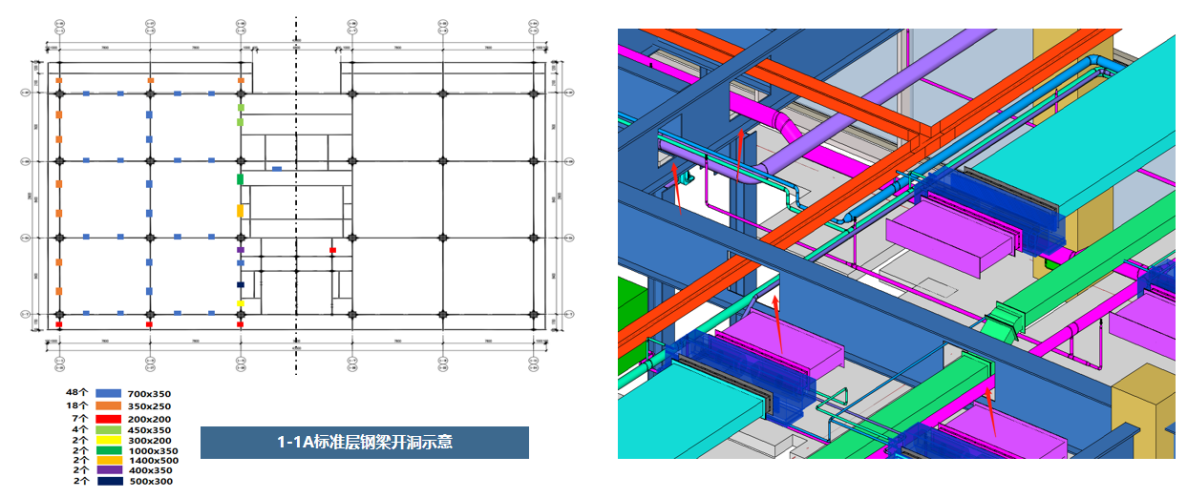

1-1A标准层钢梁开洞示意
典型应用场景4:预制构件深化设计&装配式指标计算应用
基于PKPM-PC构件库提取预制构件,利用优化算法进行拼装组合,形成标准楼栋。深化设计BIM模型还可直接导出设计BOM数据,对接构件厂生产管理ERP系统,省去中间人工录入环节,提升工作效率及数据准确性。
预制构件深化设计过程

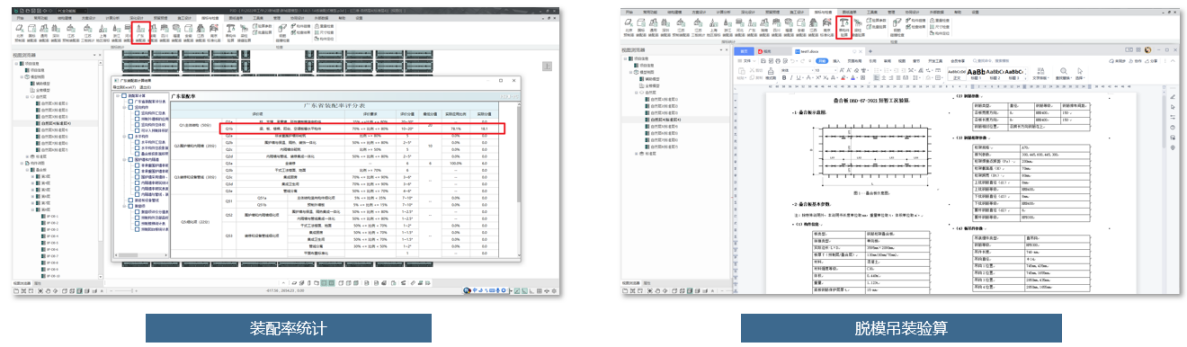

PKPM-PC软件内置国标及广东省装配率评价标准,能够结合预制构件模型,快速计算项目装配率;同时,软件也可针对单一预制构件进行不同工况下的受力验算,保障脱模及吊装安全。目前初步计算1-1A栋装配率达93.14%,满足国标AAA级装配式建筑标准。
装配式指标计算应用
典型应用场景5:BIM模型设计&审查一体化应用
PKPM-BIM软件内置相关规范条文,可以进行BIM智能预查,预审BIM模型后可对审查不通过的构件进行批量修改、并导出广州BIM报审数据GDB格式对接政府平台。目前项目已采用国产软件报建,并顺利取得施工图审查合格证

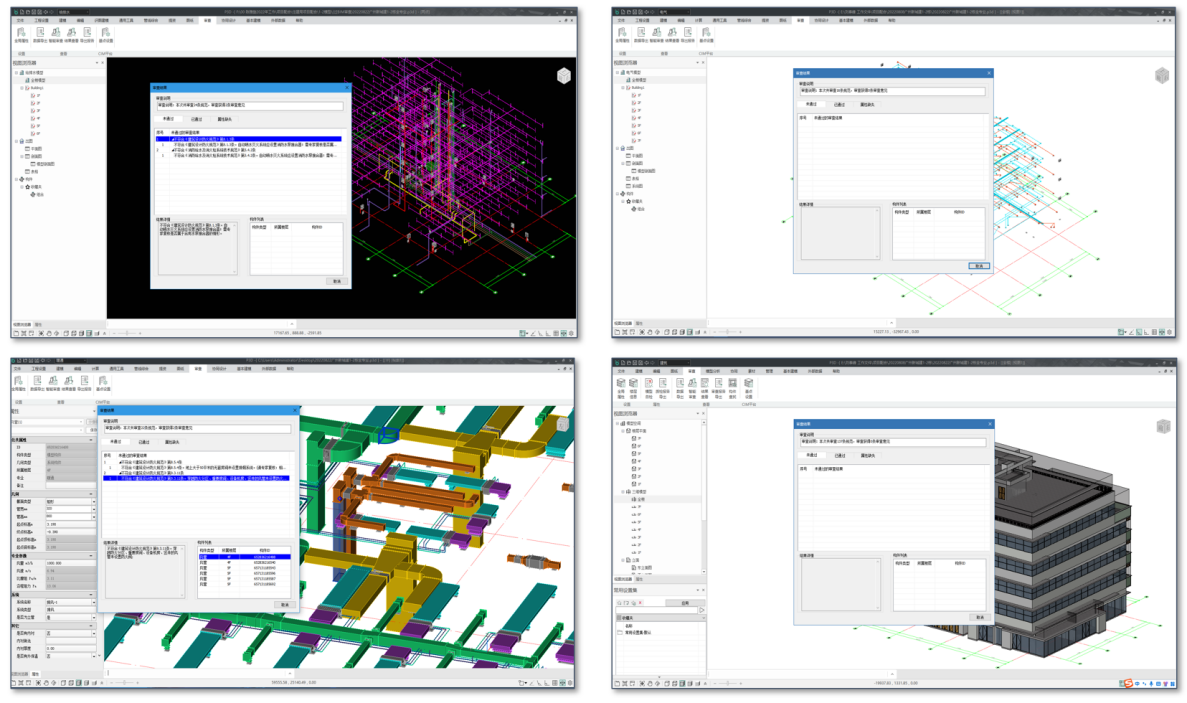

各专业数字报建预审结果

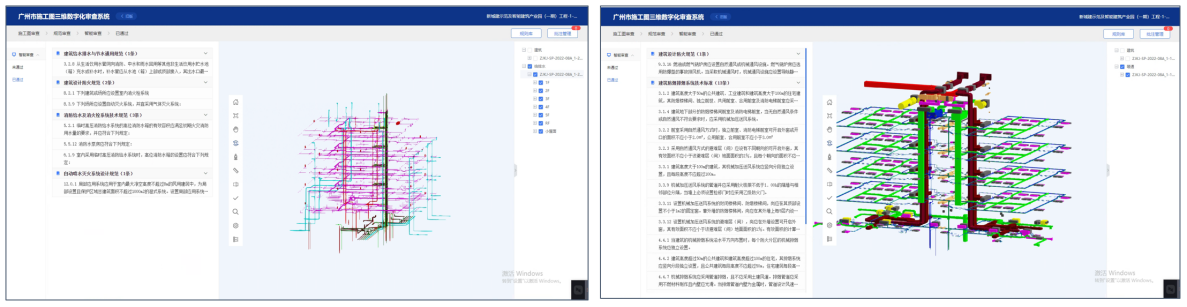

广州市施工图三维数字化审核通过
四 创新应用点
创新应用点1:BIM模型虚拟漫游仿真&轻量化应用
PKPM-BIM软件可以导出IFC对接至渲染软件中,模拟建筑物的三维空间关系和周围建筑形态及城市空间关系场景,通过漫游、动画和VR 等的形式提供身临其境的视觉、空间感受,有助于全专业设计成果的进一步分析、优化、决策。
利用BIM软件导出模型至图模大师进行轻量化转换,使模型可集成于二维码中,且能在移动端浏览分享,大大增加了BIM模型的应用场景,助力BIM价值落地。
创新应用点2:商务阶段和生产阶段BIM应用

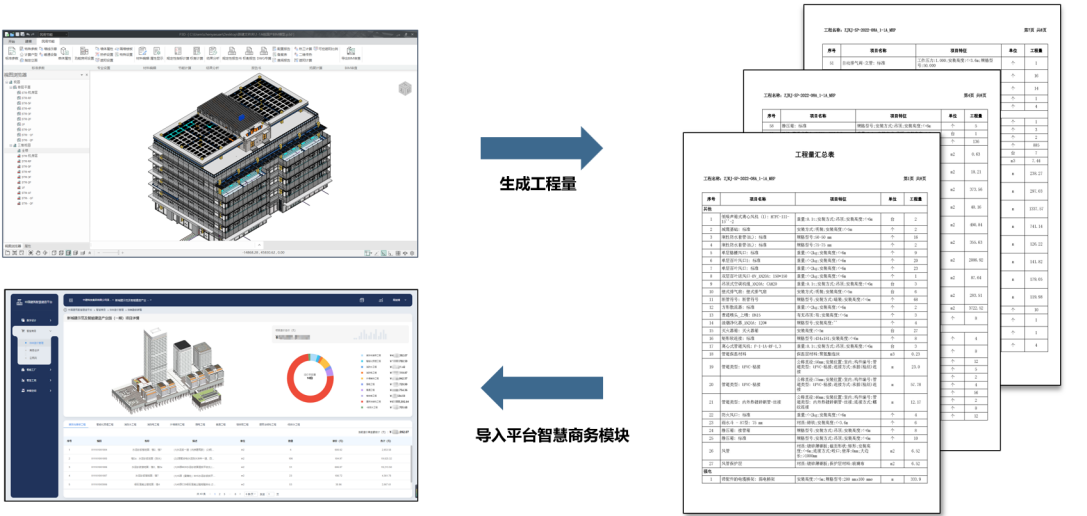

商务阶段BIM应用进行BIM造价管理:根据BIM软件生成工程量结果,导入智慧商务平台对各项工程量进行模拟,结合模拟结果对建筑工程的设计进行优化,支撑过程商务管理及成本管控。
商务阶段BIM应用
生产阶段BIM应用进行数字化生产管理:对接中建科技PC工厂生产管理系统,实现构件从设计、排产、品控、物流、验收全过程质量管控;对相关工厂中的安全隐患进行排查,使用移动端APP记录并发起隐患整改流程,实现安全问题PDCA管理闭环;对相关工厂中的关键生产节点进行全天24小时不间断监控,监控视频结果云端存储同时实时动态数据可在平台远程调取;对PC工厂构件生产情况进行实时监控。通过配置批次信息,将PC工厂构件生产计划以日历的形式直观展示出来;最后将构件按照出厂批次进行划分,追踪运输车辆从PC工厂到项目的物流动态,从而实现对构件运输进度的跟踪。

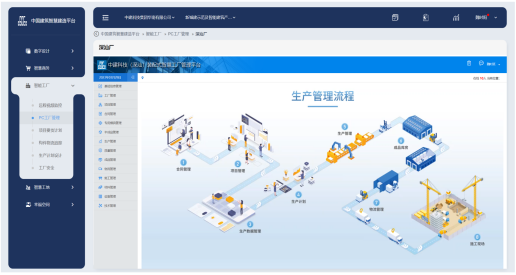

PC工厂管理系统
工厂远程监控系统

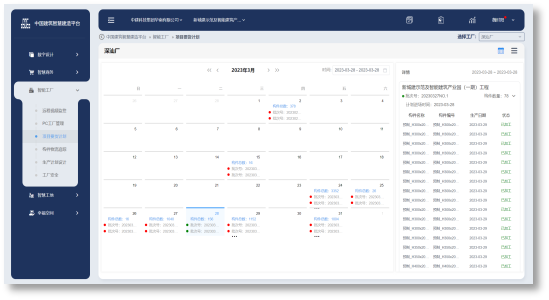

工厂生产计划日历

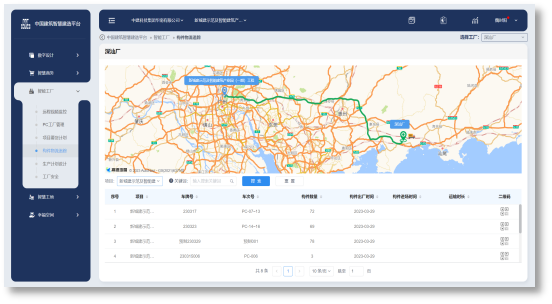

工厂构件物流追踪
五 项目成果亮点:BIM数字孪生建造
使用BIM软件创建数字孪生建筑,保障“图模一致”,以BIM设计为基础,AR辅助实现现场BIM落地;未来使用BIM+AR技术指导施工作业及验收,保障“实模一致”,最终形成“图、实、模”一致的建造成果,支撑智能建造及智慧运维。

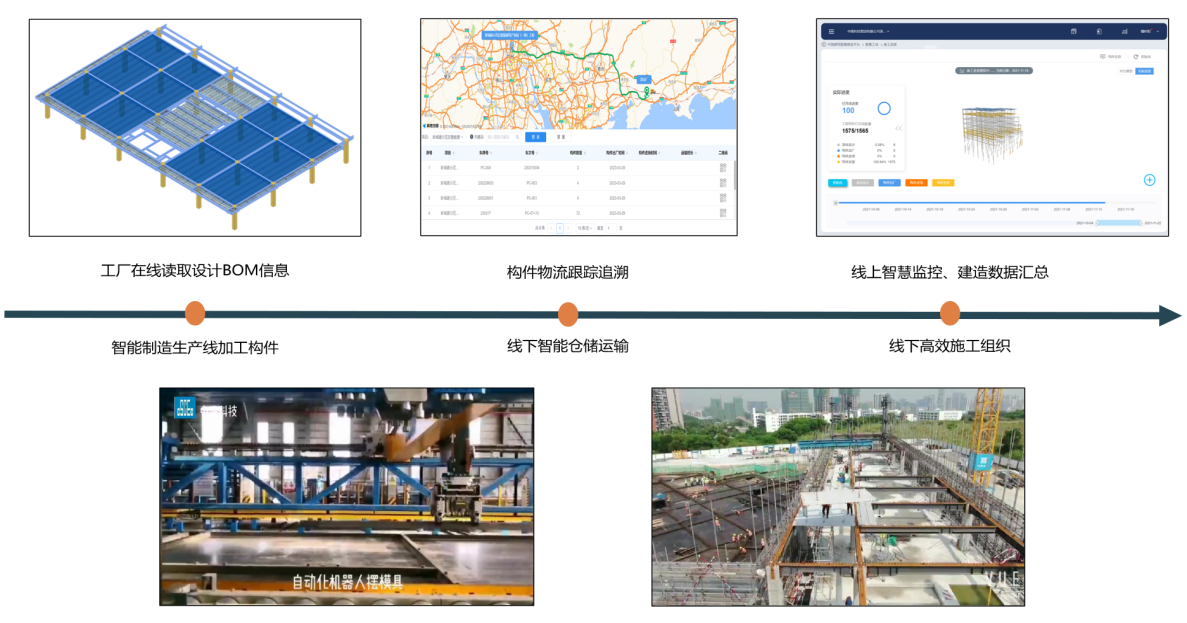

数字建造流程展示
六 项目社会效益
1、有助于优化国产BIM软件的功能易用性
国产BIM软件虽已可基本满足建筑工程BIM应用需求,但在整体业务完成度上较市场成熟BIM应用模式还有一些差距。通过试点项目应用,已针对多项应用功能对软件提出了大量的修改、完善意见,通过真实的反馈建立使用单位与软件单位间的桥梁,推进BIM软件国产化应用落地。
2、有助于增加国产BIM软件适用性
在预制构件生产阶段,中建科技与构力科技提前考虑预制构件设计需求,共同研发新型预制楼板三维深化设计模块,扩充了PKPM-PC软件能够适用的结构体系种类。并首次尝试将国产软件设计数据直接导入生产信息化管理系统,指导构件厂进行采购、排产、生产、堆场、运输等管理工作,省略传统工作流程中的人工录入环节,实现设计-生产数据打通。
3、有助于推进国产BIM的全面发展
通过本项目应用,清晰地认识到BIM自主三维图形平台核心技术研发及应用软件推广是一项需要长期投入和攻关的工作,技术成熟周期较长,研发难度大。当前,在国内BIM软件市场被国外BIM软件垄断,并已形成产业生态链的情况下,要建立基于自主BIM软件应用的生态环境,需要持续的研发、投入和运营。需要通过在不同地点、不同类型、不同规模的项目中继续推广国产软件应用,助力国产BIM软件研发迭代,推动解决关键技术“卡脖子”问题。
