你是否在为管线翻模的事情而苦恼？

你是否在为给水、排水、燃气、电信等各类管线看得眼花缭乱而恼火？

你是否在为现状、规划、历史等纷繁芜杂的管线数据而头大？

MapStation 三维管线给你“药药药”！

MapStation是基于Bentley软件开发的一款集地形成图、基础数据入库、三维地形设计、实景采编、三维 GIS 接口和三维管线处理等功能于一体的测绘三维地理信息系统，其中的三维管线模块是结合前海、沣西、绍兴地铁等多个CIM、BIM平台项目建设需求，为解决了CIM、BIM平台建设过程中繁琐的管线数据整理工作而定制开发的模块，可为管线的创建、整合提供便捷之路。

MapStation三维管线模块以辅助三维建模为出发点，提供了不同来源管线数据的关键信息提取工具，为管线的批量三维建模奠定了基础。

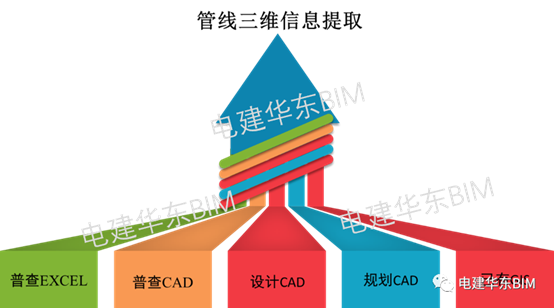

三维管线模块架构图

1、普查EXCEL管线信息提取可以将普查EXCEL管线成果表提取成标准MDB库中的点表和线表。提取过程支持管（沟块）顶、管（沟块）内底数据同步处理，支持列名映射，支持压力管线井底高程自动计算，支持圆管、方管管径自动处理。

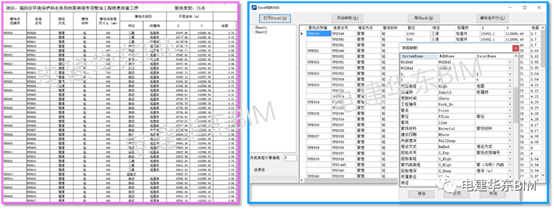

普查EXCEL管线信息提取

2、普查CAD管线信息提取适用于管点、管线信息通过图面标注方式生产的CAD数据，该工具可以将图面标注信息提取到对应的管点、管线上，使二维CAD管点、管线数据变成三维管点、管线数据，可直接基于该数据进行三维管线建模，也可以将提取到信息写入到标准的MDB数据库文件中，由数据文件来驱动三维建模。

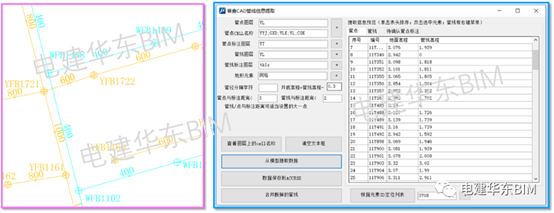

普查CAD管线信息提

3、设计CAD管线信息提取适用于图面标注信息较为丰富的重力管线，在提取信息预览窗口可以预览到提取的数据，如果某个管点连接多条管线，管线高程自动解析ENWS方向并赋值。对于未提取到的数据，可以直接在提取信息预览窗口中进行修改，修改完后再进行数据导出。

设计CAD管线提取

4、平纵管线信息提取为提高管线信息提取准确性而定制开发的，可以同时利用平面管线和纵断管线成果，复核设计成果的准确性和一致性。

平纵管线复核

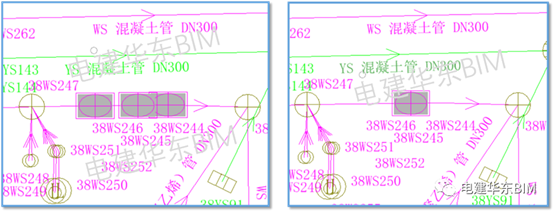

5、管线处理可以解决普查与建模所需表达信息不一致的问题，通过对普查数据合并、删除、重计算等处理，最终得到符合建模要求的标准MDB数据库文件。

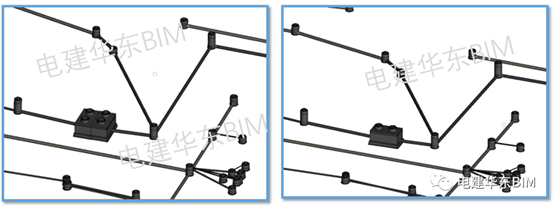

特殊要素处理前后效果对比

利用MapStation管线信息提取成果，结合ORD中的SUE模块，可以快速建立现状、设计、规划各类管线三维模型，构建多维度的管网三维模型，为智慧城市、智慧交通、智慧园区各类项目提供详实的空间地理环境。

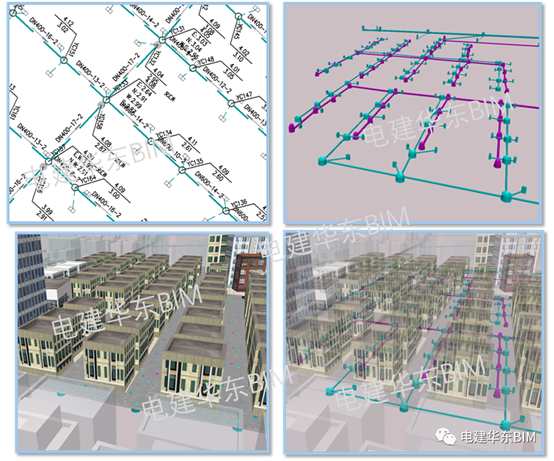

深圳前海管线应用

深圳宝排智慧排水系统建设（设计管线）

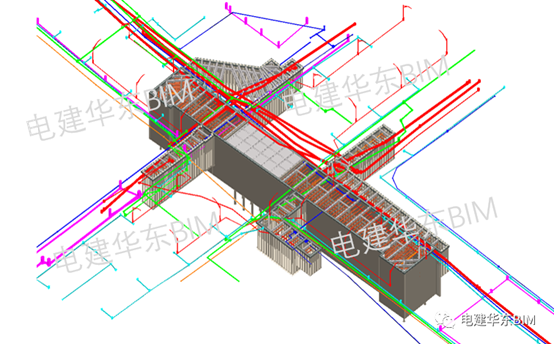

△绍兴轨道交通1号线（设计管线+普查管线）
