BIM 技术在建筑给排水工程

设计设计与优化中的应用策略

1：进行安装模拟演示

➤ BIM技术对建筑给排水系统的设计的施工队伍，施工设计提供了相应的战略指导，使施工队伍在施工过程中更加合乎事理、科学。但实际施工过程中，施工现场经常存在施工环境困难的问题。

➤ 像给排水管道安装不整齐、底数大、吊装面积大、施工单位在这种工作环境中互不相让等，都会造成工期延误和资源使用不当 。

➤ 施工图设计应采用 BIM 三维设计，充分演示施工过程。能够向技术人员演示不同的施工阶段演示事实。根据论证结果，制定适合初步设计装配工艺，根据目前的情况安排适当的安装工艺 。

➤ 之后我们要求技术工人按照原配套流程开始施工，防止给排水工程设计变更，这样既节约了资源，同时又抬高了工作效能。

2：对材料表进行自动统计

➤ 在给排水系统的设计过程中，设计人员经常使用以往给排水系统的设计资料。这种方法不够全面，没有统计数据库可供比较，这就经常导致计算误差，在一定程度上降低了设计效率。

➤ 另外，给排水系统的统计值有误的时候，设计和技术人员必须对已完成的设计图纸进行修改和更改，必须重新编制整个统计值数据库 。因为设计工作不能改动，一旦出现问题，就必须进行新的设计。

➤ 因此项目策划单位经常使用 BIM 技术来改善这一问题，因为 BIM 有着很多的总计值的数据库，因此，相关技术人员在编制给排水系统的统计值时具有大量的统计数据支持，从而使项目统计值在清算过程中准确无误，提高了工程计算能力 。

➤ 此外，BIM 技术的设计和改进系统的设计费用预算中也起着重要作用，既减少工程预算，也节约了成本。

3：最终达成了可视化设计

➤ BIM 技术的设计与优化是一种不同于过去 CAD 施工图的三维图形模式。在过去的施工图中，每一张施工图的信息都是以线形图的形式呈现在图纸上的 。

➤ 真正的构图需要设计师自己模拟。以前的绘图方法在设计工作中会受各种因素限制，而大大降低了工作效率。

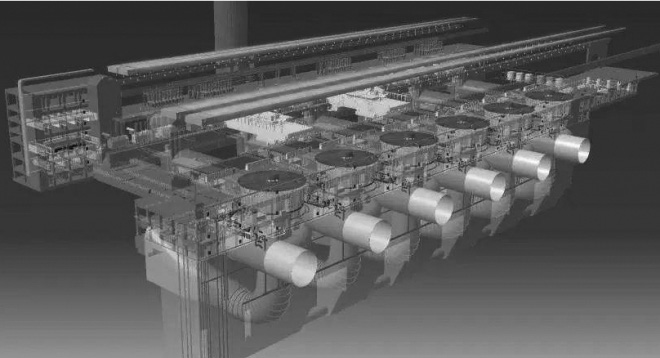

最终达成了可视化设计的示意图

➤ 现在 BIM 提供了一种可视化的设计指导，使设计者能够将原始的线条图转换成三维模式与样式，它还可以映射到设计师的眼睛上，使整个设计工作可视化，才能提升了建筑设计的效率 。

4：协作同步设计的技术设计与优化应用

➤ 过去，建筑给排水工程的设计大多都依赖于 CAD 平台，而 CAD 一直是一种绘图器材用具，没有办法描述工程的其他信息。

➤ 因此，在给排水工程设计中，结构荷载与电气荷载相结合，增加了工作的难度。然而假设将 BIM 模式适合系统设计的技术设计和优化，则可以将项目的所有信息汇总到统计数值库中，如水泵的具体型号、尺寸、重量等，以便其他专业技术员随时查阅 。

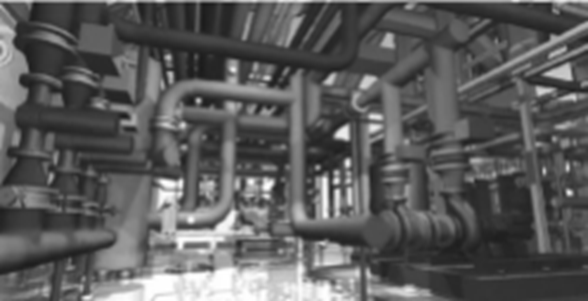

协作同步设计的技术设计与优化示意图
