基于BIM+GIS的数字化管控系统

2021-07-14 09:09

来源：BIM新看点

近年来国家对工程建设项目相关质量、安全、进度的要求越来越高，同样对企业的管理和项目管控提出了更高要求，如何利用数字化手段实现企业各项目的数据采集、信息共享、远程监控、风险预警和综合分析尤为迫切。

通过建设企业数字化管控系统，运用物联网、BIM、GIS、大数据和视频监控等技术，以企业和项目管理内容为关注点，进行管理和技术应用创新，有效实现企业项目信息的及时采集与在线监控，进而实现进度、风险、问题、质量、项目分布、资源分布、工程详情等数据的共享与大数据分析，为企业高层决策提供数据支持。解决目前企业管理和项目管控中存在的相关质量、安全和资金风险等问题。全面掌握大型工程企业对项目组合管理和具体施工项目现场管理的需求，探索满足企业经营以及多项目管控的解决方案、系统架构和系统实现方法。

整体架构设计

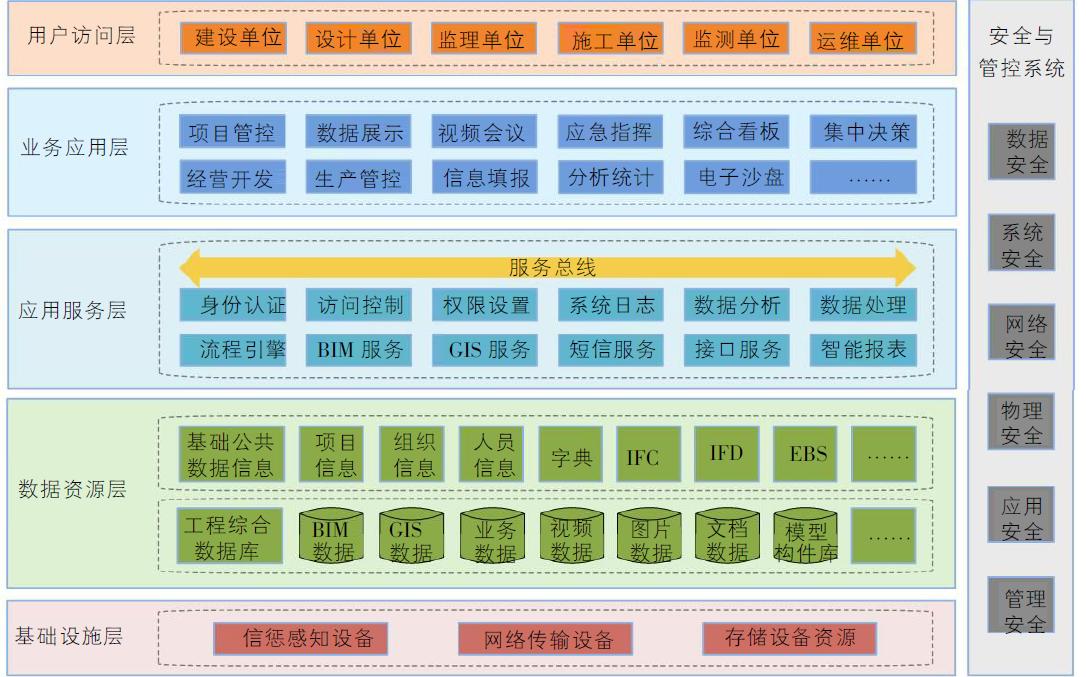

基于BIM+GIS的数字化管控系统，建设的整体思路是通过引入物联网、大数据、BIM、GIS、视频监控等技术，通过对企业既有业务系统的基础数据实现接口自动采集、存储、清洗和分析模型建立，再运用商务智能可视化图表来展示企业在经营、生产、管理、财务等宏观状况，及时对企业各种运营数据指标进行趋势分析和辅助决策。系统采用C/S+B/S 混合模式，以BIM建筑信息模型为中枢，自上而下划分为用户访问层、业务应用层、应用服务层、数据管理层和基础设施层。

基础设施层

基础设施层是系统整体架构的底层技术基础，基于多种软件、硬件、网络和信息安全技术之间的相互作用支撑整个管控系统的正常应用，包括信息感知设备、网络传输设备和存储设备资源。

数据资源层

依托工程建设管理过程中采集、存储和处理的各类数据资源及公用基础编码体系，实现对工程建设的工程业务数据、BIM数据、GIS数据及基础公共数据的综合管理，并为BIM数字化管控提供标准规范的项目、组织、机构、人员、文档以及模型构件等基础数据信息。

应用服务层

为工程项目的勘察设计期、施工建设期和运营维护期项目参建各方搭建BIM+GIS技术的应用架构，实现技术部署、服务组合和流程管理，完成对基于BIM+GIS的数字化管控系统中各业务功能模块及信息集成的“一张图”综合展示。

业务应用层

向上与用户访问层交互，向下调用应用服务层的服务，实现工程建设领域的数字化综合管控、工程建设管理和现场施工管理应用。

用户访问层

用户访问层的用户有建设单位、设计单位、监理单位、施工单位、监测单位和运维单位，实现基于展示大屏、PC电脑和移动设备等方式对基于BIM+GIS的数字化管控系统的访问，满足参建各方业务需求。

关键技术研究

考虑工程建设项目涉及专业广、参建单位多、项目管理信息量大的特点，实现BIM+GIS技术与项目数字化管控的深度融合需要重点解决如下关键技术。

BIM协同建模技术

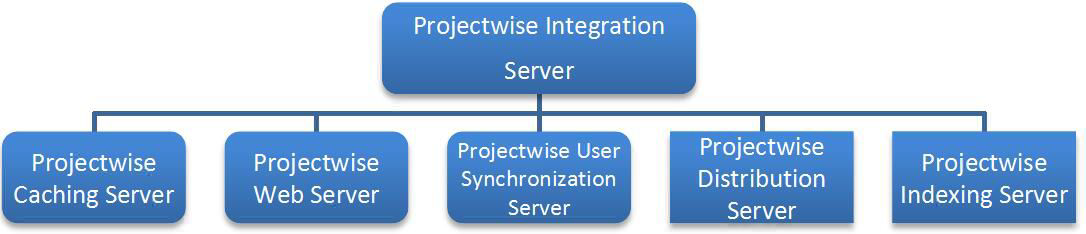

BIM协同设计主要指在项目的实施过程中，每个参与者在协同工作的模式下，利用BIM模型的模式来表达信息、交流信息和确定校核信息。鉴于工程建设项目涉及专业广，通过对主流的三维设计平台奔特力、欧特克和达索比较，最终选择了奔特力平台作为建模软件。以Bentley ProjectWise为核心建立协同工作环境，对协同的任务、权限进行控制，各专业采用Bentley提供的专业软件模块和自主开发的模块进行设计，主要实现的功能如下：

①对各专业间的三维设计标准流程进行定制和管理。

②为各专业提供通用组件服务，解决专业设计软件与软件支撑平台的通信接口。

③实现对设计项目的整体进度监控，对项目各专业参与资源和进度等信息进行统计，生成报告。

④对各类项目实现互提资料的管理，进行查询、统计和历史数据查询。

⑤对各专业三维设计成果的集成管理，运用虚拟漫游技术实现各专业的三维设计成果漫游、四维虚拟施工和碰撞检测，直观形象的展现专业之间的设计合理性。

BIM与GIS融合技术

三维GIS对于宏观场景的管理具有得天独厚的优势，其基于空间数据库技术，面向从微观到宏观的海量三维地理空间数据的存储、管理和可视化分析应用，能有效支撑大范围的BIM数据展示。利用数据库系统对GIS进行高效管理，从而支持对大规模工程的协同分析和共享应用。

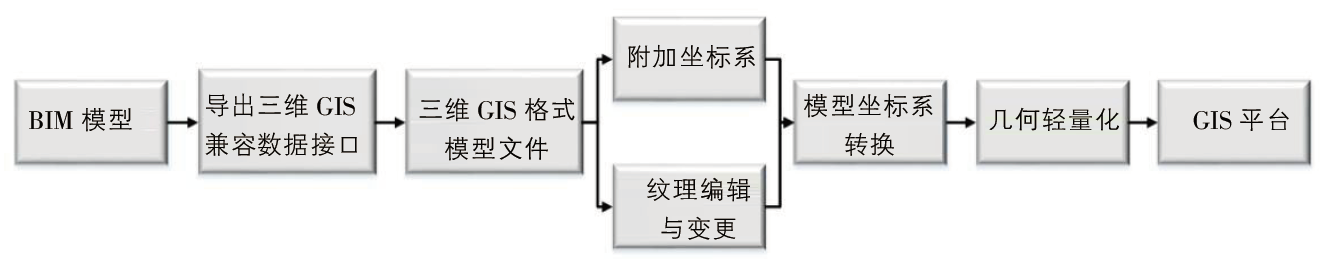

从BIM实体模型到GIS地理信息模型转换入手，将BIM标准数据模型及典型BIM数据格式转换为三维GIS平台可识别的数据模型，联合DEM及DOM数据实现无缝整合，进而实现BIM模型到三维GIS可视化软件的数据融合、数据管理、数据可视化，最终实现工程建设三维可视化场景的建立。

BIM与数字化工程管控体系融合

BIM协同建模技术提供了模型数据基础，BIM与GIS融合技术提供了工程建设三维可视化场景，集成工程建设过程中的进度、风险、问题、质量、项目分布、资源分布、工程详情等数据，将各项信息与BIM模型绑定实现工程建设的进度三维可视化、项目协调化和质量可控化，提高建设项目在质量、安全、进度和物料等各方面的管理效率及水平，形成基于BIM技术的数字化工程管控体系体系。

该体系主要解决以下几方面问题：

①通过建立统一的信息平台，实现项目信息的一次采集、多方共享，确保项目建设过程中数据的一致性、准确性；②以GIS引擎为基础，实现项目BIM模型的形象展示和有效管理；③以BIM模型为载体，实现项目在质量、安全、进度、物料、文档等方面的信息综合管控，进一步提升工程质量和效率。

系统功能

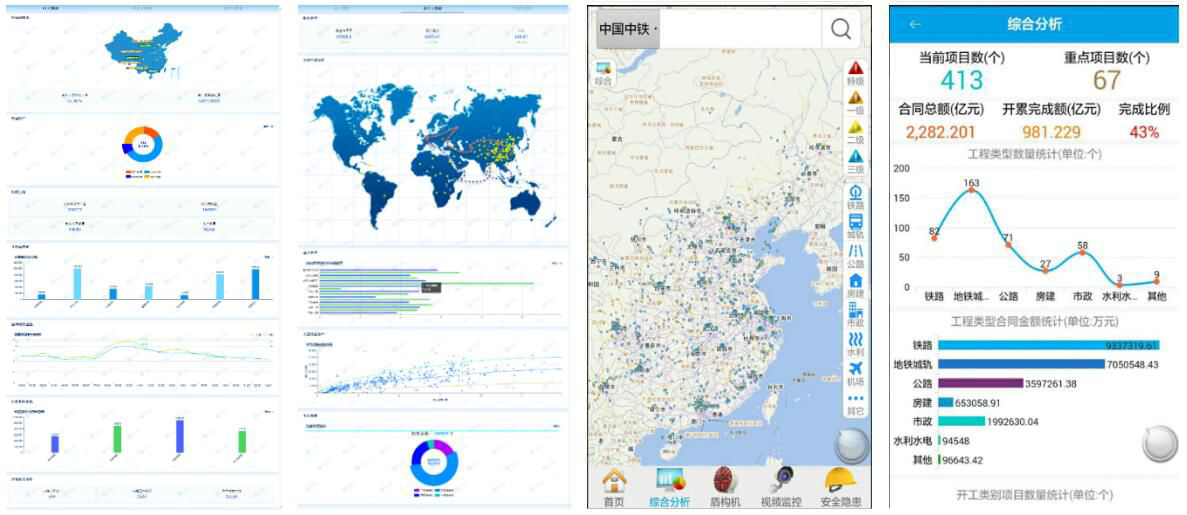

系统功能模块分为大屏端、PC 端和移动端。

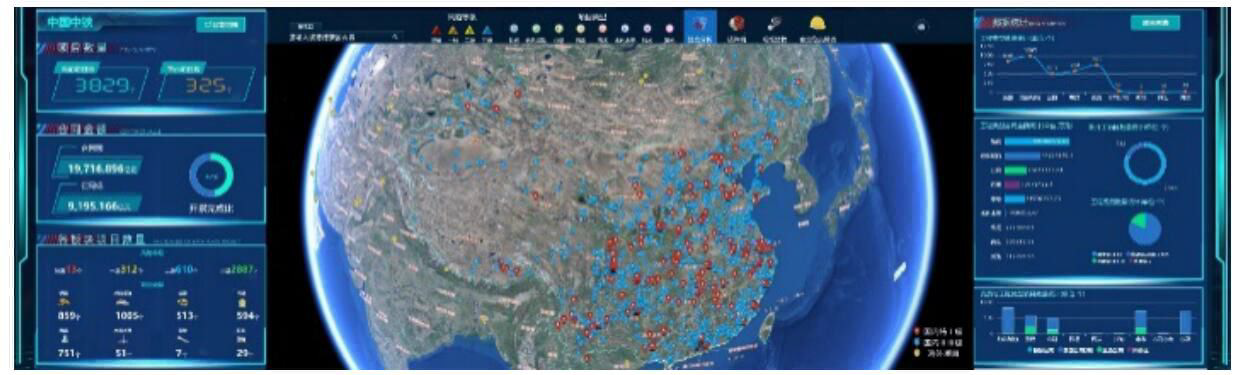

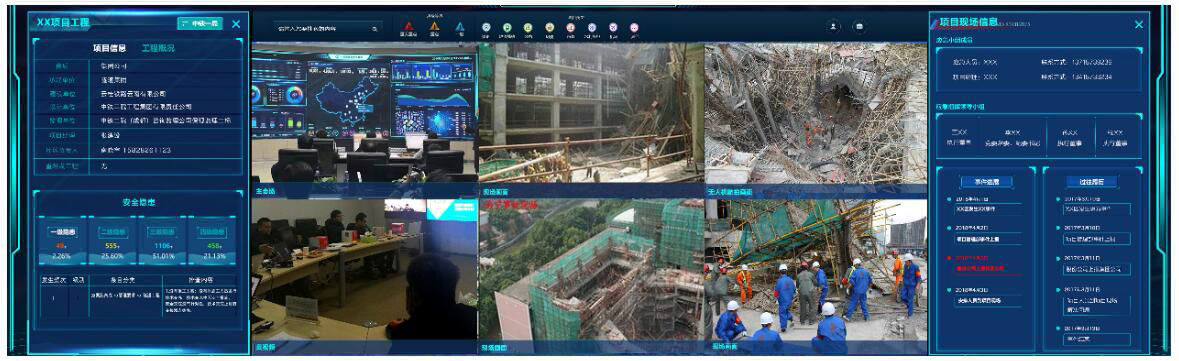

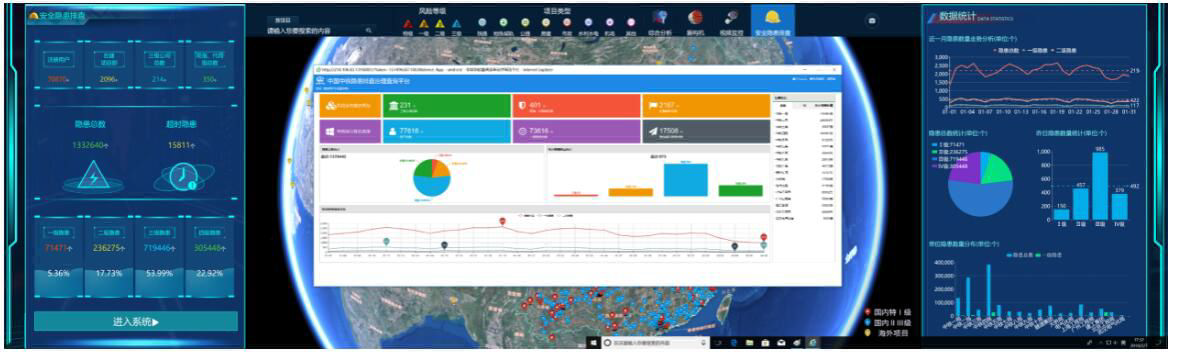

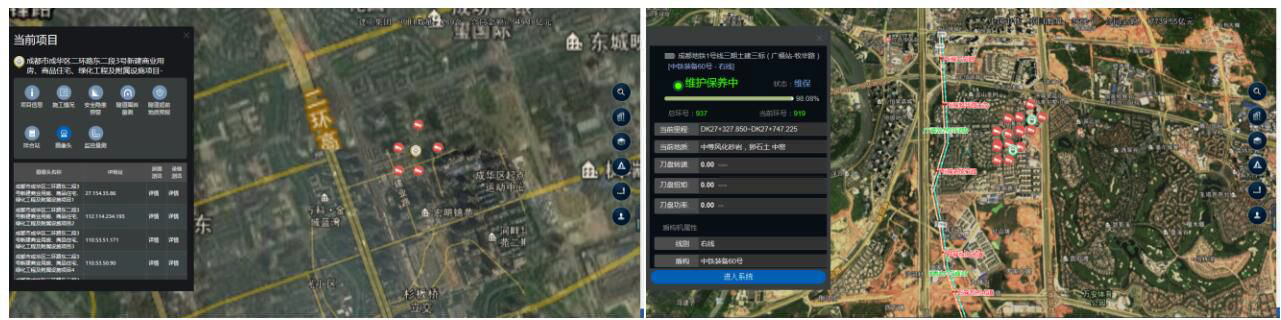

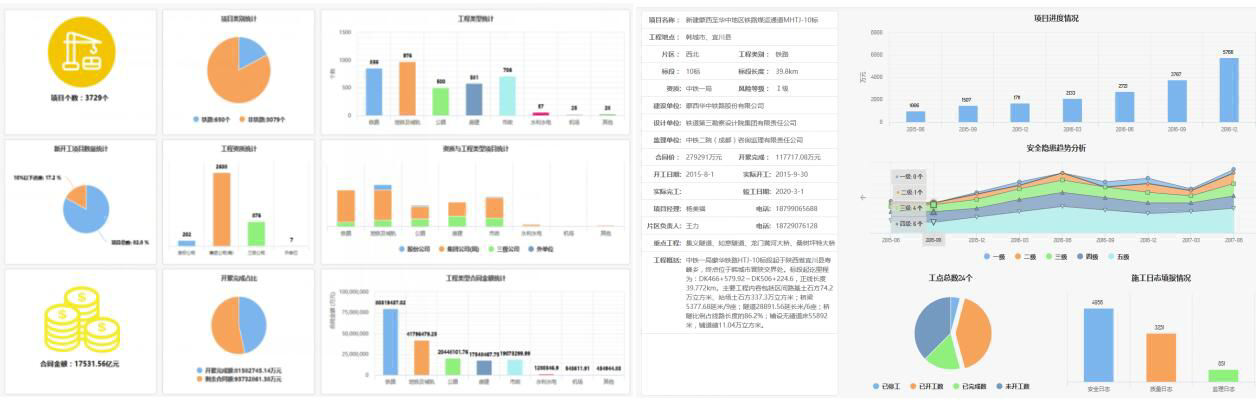

大屏端
